Преобразование импортированной детали в деталь из листового металла

Любую импортированную деталь из листового металла можно преобразовать в деталь из листового металла SOLIDWORKS.

Импортированная деталь должна быть постоянной толщины.

Все элементы формы, содержащиеся в преобразуемой детали, будет удалены. После преобразования их можно восстановить.

Чтобы преобразовать импортированную деталь из листового металла, выполните следующие действия.

  1. Импортируйте деталь.
  2. Нажмите Перевести в листовой металл (панель инструментов "Листовой металл") или Вставка > Листовой металл > Перевести в листовой металл.
  3. В окне PropertyManager в разделе Настройки листового металла выберите зафиксированную грань.

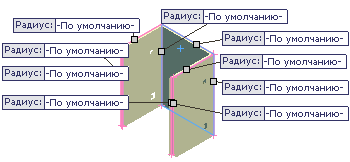

  4. В разделе Кромки сгиба выберите параметр Найти все сгибы.
    При этом будут выбраны все сгибы и значения толщины, ранее существовавшие в импортированной детали.

    Кромки сгиба можно также выбрать вручную.
  5. Щелкните .
