Вращение чертежного вида вокруг его центральной точки

Для вращения чертежного вида вокруг его центральной точки:

  1. Выберите Вращать вид Tool_Rotate_View.png на панели инструментов "Вид" или нажмите правой кнопкой мыши вид и выберите Масштабирование/перемещение/вращение > Вращать вид.
    Появится диалоговое окно Вращать чертежный вид.
  2. Выполните одну из следующих операций:
    • Перетащите вид для поворота его на требуемый угол. Вид вращается по окружности с шагом 45°, но его можно разместить под любым углом. Угол отображается в градусах в диалоговом окне.
    • В диалоговом окне введите угол в поле Угол чертежного вида и выберите Применить, чтобы просмотреть вращение.
    • Нажмите клавиши со стрелками влево или вправо. Вид перемещается в зависимости от значения приращения, указанного для стрелочных клавиш, в Инструменты > Параметры > Настройки пользователя > Вид > Вращение вида.
  3. Установите параметры и нажмите на кнопку Применить:

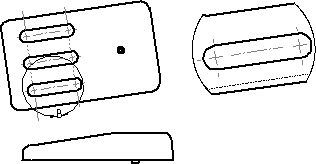

    Зависимые виды используют новую ориентацию. Обновляет виды, созданные с помощью вращаемого вида (например, проекция). rotate_view_dep_views.gif
    Вращать указатель центра с видом rotate_view_center_marks.gif
  4. Нажмите Закрыть для закрытия диалогового окна.
