Настройка балки или стержня, параметров соединения и свойств сечения выбранных балок. Для балок вы управляете передачей сил и моментов с двух сторон. Это позволяет освободить (установить на нуль) любые из составляющих сил и моментов на конце. Обратите внимание, что ограничения Применяются к соединениям и, следовательно, на все концы балки, которые встречаются в соединении.
Заданные здесь параметры заменяют ограничения. Например, если определить конец балки как шарнир и применить к связанному соединению фиксированное ограничение, заданный конец балки действует как шарнир и не передает какой-либо момент.
В дереве исследования Simulation щелкните правой кнопкой мыши описание балки и выберите Редактировать определение.
Тип
Определение типа элемента выбранных элементов конструкции.
|
Балка
|
Балочный элемент сопротивляется осевым, изгибающим и крутящим нагрузкам.
|
|
Стержень
|
Стержневой элемент может сопротивляться только осевыми нагрузками, подобно осевой пружине.
|
|
Отобразить направления балки
|
Переключает видимость направлений балки в графической области. Красная стрелка показывает положительное осевое направление, зеленая стрелка показывает положительное направление 1, а синяя стрелка показывает положительное направление 2 выбранных балок.
|
Напряжения и силы действующие на балку, указаны в локальной системе координат. Балки или рамы под действием осевой сжимающей нагрузки выдают негативное значения осевого напряжения балки, а балки под действием осевых растягивающих нагрузок выдают положительное значения осевого напряжения балки.
Конец1 соединение
Устанавливаются силы и моменты на конце 1
балки. Используется только для балок.
Конец 1
и Конец 2
балки выделены в графической области разными цветами.
|
Жесткий
|
На этом конце нет освобожденных сил и моментов. Если к связанному соединению применены ограничения, условие ограничения полностью определяет передачу сил и моментов. Если ограничения не применены, принимается непрерывность в связанном соединении. Используйте настоящий параметр если не существует причины освободить (установить на нуль) составляющие силы или момента на этом конце
|
|
Шарнир
|
Конец может свободно вращаться и не передает какие-либо моменты на соединение. Примените настоящее условие ко всем концам балок, встречающихся в соединении, чтобы определить соединение в качестве промежуточного шарнира.
|
|
Салазки
|
Конец может свободно перемещаться и не передает какие-либо моменты на соединение.
|
|
Вручную
|
Задайте вручную каждую составляющую силы и момента, либо известно, что она равна нулю.
|
Шарнир - 1ое направление
|
Выберите этот параметр, чтобы установить момент, приложенный вокруг первого направления поперечного сечения, на нуль. Конец может вращаться вокруг настоящего направления.
|
|
Шарнир - 2ое направление
|
Выберите этот параметр, если известно, что момент, приложенный вокруг второго направления поперечного сечения, равен нулю. Конец может вращаться вокруг настоящего направления.
|
|
Шарнир - По балке
|
Выберите этот параметр, если известно , что момент вокруг осевого направления балки равен нулю. Конец может вращаться вокруг настоящего направления.
|
|
Салазки - 1ое направление
|
Выберите этот параметр, если известно, что сила в первом направлении поперечного сечения равна нулю. Конец может перемещаться вдоль настоящего направления.
|
|
Салазки - 2ое направление
|
Выберите этот параметр, если известно, что сила во втором направлении поперечного сечения равна нулю. Конец может перемещаться вдоль настоящего направления.
|
|
Салазки - По балке
|
Выберите этот параметр, если известно, что сила в осевом направлении балки равна нулю. Конец может перемещаться вдоль настоящего направления.
|
|
Конец2 соединение
Устанавливаются силы и моменты на конце 2 балки. Параметры подобны Концу 1 .
Свойства сечений
Для элементов конструкции, использующих профили сварных деталей из базы данных SOLIDWORKS, программа рассчитывает свойства сечения. Для пользовательских профилей балок укажите пользовательские свойства сечения.
|
Единицы измерения
|
Единицы измерения длины для расчета крутильной константы и расстояния для максимального крутильного усилия при сдвиге.
|
|
Крутильная константа (K)
|
Отображает константу жесткости при кручении (длина в четвертой степени). Крутильная константа является функцией поперечного сечения балки.
Программа рассчитывает крутильные константы для многих профилей балки. Формулы расчета крутильных констант для различных поперечных сечений приведены в справочнике Formulas for Stress and Strain, Roark and Young, Chapter 9, Table 20.
|
|

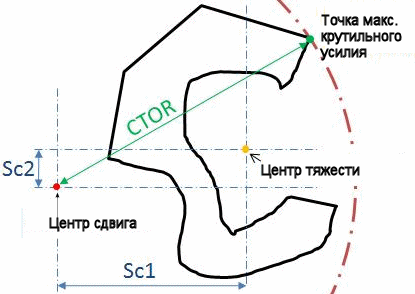

Расстояние для макс. сдвига (CTOR)
|
Максимальное расстояние от центра сдвига сечения до самой удаленной точки на поперечном сечении (радиус описанной окружности с центром в центре сдвига).
Максимального крутильное усилие при сдвиге рассчитывается следующим образом: t max = ( T / K )* CTOR , где T - приложенный вращающий момент.
|
|
Коэффициент сдвига
|
Коэффициент сдвига учитывает неравномерное распределение напряжений сдвига в поперечном сечении балки. Его значение зависит от формы области поперечного сечения. Например, коэффициент сдвига для прямоугольного сечения составляет 5/6, для сплошного сечения в виде окружности — 9/10, для полого сечения в виде окружности — 1/2.
Коэффициент сдвига учитывается в расчете суммарной энергии напряжения балки, возникающей вследствие сдвига. См. выводы формул коэффициентов сдвига в справочнике Simplified Method for Calculating Shear deflections of beams by Ivan Orosz, USDA Forest Service Research Note FPL-0210 (Упрощенный метод расчета коэффициентов сдвига вследствие прогиба балок, Иван Орос, USDA Forest Service Research Note FPL-0210).
|
|
Сброс
|
Восстановление значений по умолчанию для переменных.
|
