Добавление размеров и взаимосвязей

Чтобы добавить размеры и взаимосвязи при распознавании элементов, выполните следующие действия.

  1. Нажмите кнопку Параметры (панель инструментов Элементы) или выберите Вставка > FeatureWorks > Параметры.
  2. Нажмите кнопку Размеры/взаимосвязи и выберите параметры Включить авто-нанесение размеров в эскизах и Добавить ограничения в эскиз.
  3. Нажмите кнопку ОК.
  4. Нажмите Распознать элементы (панель инструментов "Элементы") или выберите Вставка > FeatureWorks > Распознать элементы.
  5. В окне PropertyManager (Менеджер свойств) выберите Автоматическое распознавание и Стандартные элементы.
  6. Чтобы продолжить распознавание элементов, нажмите кнопку .
  7. Нажмите в окне PropertyManager Промежуточная стадия, чтобы создать элементы.
    В FeatureWorks будет выполнен анализ модели и созданы элементы.

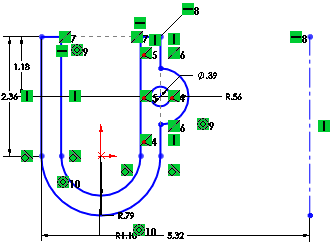

  8. Отредактируйте эскиз элемента, чтобы просмотреть размеры и взаимосвязи.
