PropertyManager Точка соединения

Окно PropertyManager Точка соединения отображается при создании точки соединения в соединительных частях (фланцах или коленах).

Выбор

Сегмент маршрутного эскиза Определяет исходную точку маршрута путем выбора одного из следующих параметров:
  • Эскизы
  • Круговые кромки
  • Круговые или цилиндрические грани
  • Точки или вершины эскиза
Программа создает ось, перпендикулярную плоскости или грани. При использовании соединительной части в узле маршрутной сборки программа выравнивает сегмент маршрута по этой оси. Стрелка указывает направление выхода маршрута из соединительной части. Если стрелка указывает в неправильном направлении, выберите Реверс направления.

Выберите тип маршрута Определяет тип материала маршрута: Трубка, Изготовленная труба, Электрические или Определяется пользователем.
В разделе Электрические выберите Подтип:

Проводка

Используется для маршрутов со жгутом проводов или кабелей.

Кабель/Провод

Используется для маршрутов с одним кабелем.

Conduit

Используется для таких компонентов, как коленчатые компоненты, сочленения и конечные соединительные части. Чтобы подсоединить электрические компоненты к конечным соединительным частям кабелепровода и обозначить путь для кабелей или проводов через кабелепровод, можно использовать Авто-маршрут.

Создание каналов/линий

Используется для закрытого верхнего электрического канала.

Лоток для кабеля

Используется для открытого верхнего канала прямоугольного профиля.

Шлейф

Только для шлейфов.

Гибкий кабель

Для маршрутов гибких кабелей.

Чтобы можно было присоединить провода или кабель к маршруту кабелепровода, конечная соединительная часть кабелепровода должна иметь точку соединения Проводки или Кабеля/провода.

Определяет тип маршрута Настройка пользователя для кондиционеров и других механических воздуховодов. Введите Название типа маршрута. В разделе Поперечное сечение выберите Прямоугольное или Круглое.

Выберите Реверс направления, чтобы обратить направление маршрута.

Параметры

Номинальный диаметр Для трубопровода, кабелепровода или электрических кабелей и пользовательских круговых соединительных частей: Номинальный диаметр порта. Этот размер соответствует размеру NominalDiameter@FilterSketch в деталях трубы или трубки. Если соединительная часть обладает одной конфигурацией, можно:
  • Введите значения.
  • Нажать Выбрать трубу (или Выбрать трубку), затем перейти к трубе или трубке и выбрать конфигурацию, чтобы использовать ее номинальный диаметр.

Если соединительная часть обладает несколькими конфигурациями, укажите диаметры в таблице параметров, используя заголовок столбца Diameter@CPoint<n>.

Для электрических соединителей: Номинальный диаметр используется для расчета примерного размера кабельного или проводного маршрута. После добавления в маршрут кабелей или проводов можно отрегулировать размер.

Высота Задание высоты и ширины электрических каналов, кабельные лотки и прямоугольные пользовательские маршруты.
Ширина
  Выбрать из детали

Основная конфигурация

Выберите конфигурацию, чтобы размер компонента соответствовал соединительной части.

толщина стенки

Задает стандартный диаметр или значения высоты и ширины детали.

  Выравнивание

Изменить расположение контакта №1

Только для чтения.) Зависит от конфигурации.

  Длина отрезка Указывает длину штырька по умолчанию так, чтобы штырек торчал из соединителя, когда соединитель помещается в маршрут. Если значение установлено на 0, то программа использует длину штырька в полтора диаметра маршрута. Можно указать длину штырька в таблице параметров, используя параметр StubLength@CPoint<n>. Для ленточных и гибких кабелей оставьте длину штырька, равной 0, или укажите значение, превышающее половину ширины кабеля, чтобы обеспечить правильное создание складок рядом с соединителем.
  Минимальная длина по прямой (Только для трубок) Указывает минимальную длину прямых труб, необходимую в начале и конце маршрута. Можно установить минимальную длину по прямой в таблице параметров, используя параметр MinStraightLength@CPoint<n>.
  Регулировка конечной длины (Только для трубок) Указывает значение, которое необходимо добавить к длине отрезка трубы.

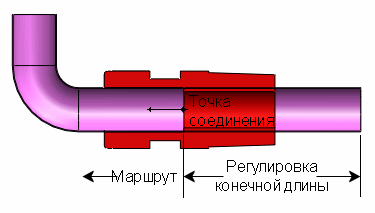

Можно установить регулировку конечной длины в таблице параметров, используя параметр EndLengthAdjustment@CPoint<n>. В примере ниже регулировка конечной длины добавляет дополнительный отрезок трубки для изготовителя, который используется при операции сгиба. После сгиба трубка отрезается программой в точке соединения, чтобы в конец маршрута можно было добавить соединительную часть.


  Имя поля технических условий (Только для труб и трубок) Фильтрация выбора сопрягаемых компонентов с соответствующими техническими характеристиками. Дополнительное поле в таблице параметров для деталей с несколькими конфигурациями.
  Значение спецификации (Только для труб и трубок) Если соединительная часть имеет только одну конфигурацию, введите значение, связанное с Именем поля спецификации. Если соединительная часть обладает несколькими конфигурациями, укажите значения в таблице параметров, используя заголовок столбца Specification@CPoint<n>.
  Идентификатор порта (Только для труб и трубок) Указывает маршрутные порты, используемые для оборудования, при определении маршрутной сборки с помощью файла P&ID. Маршрутные порты для оборудования определяют маршрутные соединители. В отсутствии идентификатора порта SOLIDWORKS Routing при построении маршрута соединяет оборудование через порт с наиболее близким диаметром.
  Дополнительная длина внутреннего провода Указывает значение, которое необходимо добавить к длине отрезка кабеля, чтобы предусмотреть снятие изоляции, заделку и т.д.
Добавление к длине отрезка кабеля можно также выполнить, установив резервное процентное значение в разделе Параметры маршрута. Рассчитанный отрезок кабеля увеличивается программой на резервное процентное значение, чтобы учесть провисание, перегибы и т.п., которые могут иметь место при реальном монтаже.
  Код двухмерного схематичного болта (Только для электрических систем) Это поле доступно только для существующих точек соединения. Задается номера контактов соединителя. Для многоконтактного соединителя с несколькими точками соединения для каждого номера контакта этот параметр задает соответствующий номер контакта. Для многоконтактного соединителя только с одной точкой соединения этот параметр задает все номера контактов, разделенные запятой (,), например: 1,2,3,4.

(Только для ленточных и гибких кабелей) Устанавливает ширину кабеля.

(Только для ленточных и гибких кабелей) Устанавливает толщину кабеля.

Выбор кабеля

(Только для ленточных и гибких кабелей) Устанавливает значения ширины и толщины путем выбора шлейфа в библиотеке кабелей/проводов.

Выравнивание

(Только для ленточных и гибких кабелей) Определяет кромку, с которой необходимо выровнять ширину кабеля.

Изменить расположение контакта №1

(Только для ленточных кабелей) Переключает сторону, указанную как сторона Вывод1 в предварительном просмотре. В кабельной сборке расположение Контакта №1 указывается красной полоской рядом с кабелем.

Переставить направление выравнивания

Переключение направление по нормали для гибких кабелей, прямоугольных маршрутов или лотков для кабелей.

Назначить информацию ИД порта

Идентификатор порта или информацию о контакте можно назначить точкам соединения в окне PropertyManager Точка соединения.

Для типа маршрута Электрический программа отображает раздел Назначить информацию о контакте. Для типов маршрута Трубка и Изготовленная труба программа отображает раздел Назначить информацию ИД порта.

Выбранные объекты Отображаются объекты из раздела Выбранные объекты.
Имя точки соединения Отображает имя точки соединения, которое можно изменить.
Идентификатор порта или PIN-код Отображает идентификатор порта или номер контакта, который можно изменить.

Чтобы создать точки соединения для Выбранных объектов, установите флажок для каждой строки.
