Анализ отклонения

Инструмент Анализ отклонения – это инструмент диагностики, с помощью которого рассчитывается угол между гранями. Можно выбрать одну кромку или несколько кромок. Кромки могут быть между гранями на поверхности, или любые кромки на твердом теле.

За основу анализа берется количество образцовых точек, выбранных вдоль кромок. Можно исследовать операции, которые были неудачными или могут оказаться неудачными в любой из следующих ситуаций:
Литейные формы Исследуйте проблемы с инструментальной обработкой литейных форм вдоль линии разъема литейной формы совместно с инструментом Анализ уклона.

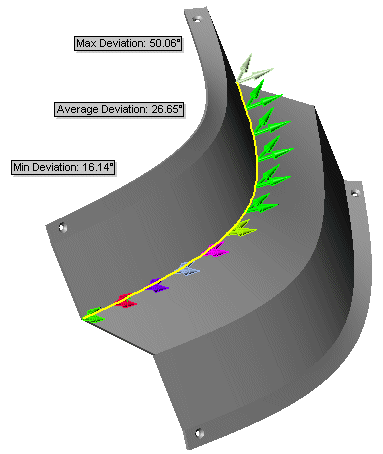

Анализ отклонения вдоль кромок литейных форм
Скругления Определите возможные проблемы вдоль касательных граней, где не удается операция скругления.
Элемент по траектории с кромками для скругления
Требования к касательности Проверка вдоль кромок элементов "по сечениям", "по траектории" или "заполнение поверхности", с тем чтобы убедиться, что требования к касательности соблюдены.
Максимальное отклонение Исследуйте проблемные области вдоль кромок элементов "по траектории", "по сечениям" или "заполнение поверхности" там, где есть максимальное отклонение.

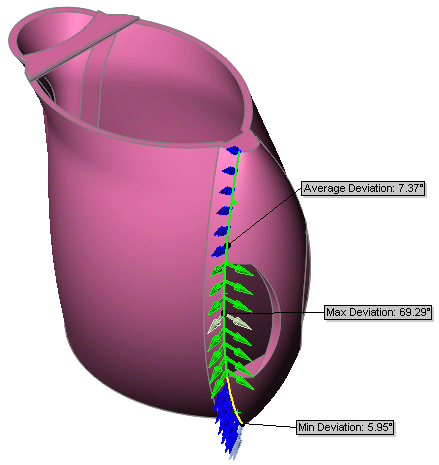

Анализ отклонения вдоль кромки элемента по сечениям, используя трехмерные эскизы
При использовании инструмента Анализ отклонения можно вносить изменения в результаты, контролируя соответствующие объекты модели. Например, при исследовании кромки вдоль элемента Заполнение поверхности результаты анализа отклонения варьируются в соответствии со следующим:
Управление кривизной Выберите Контакт или Касательный. Обычно при выборе значения Касательный отклонение между смежными гранями меньше.
Оптимизировать поверхность Пользуйтесь стандартной заплатой или, используя две, три и четыре боковые кромки, примените параметр Оптимизировать поверхность для использования более эффективной упрощенной заплаты.
