Поверхность скругления

Можно использовать скругление для сглаживания кромки между двумя смежными гранями в теле поверхности, которые при соединении образуют угол.

Чтобы получить доступ к PropertyManager, щелкните Скругление (на панели инструментов "Элементы") или выберите Вставка > Повехность > Скругление Вставка > Повехность > Скругление

Выберите Частичный предв. просмотр, Полный предв. просмотр или Без просмотра в окне Скругление PropertyManager (Менеджера свойств). Для всех типов скруглений можно выполнить предварительный просмотр.

Скругление поверхности с постоянным радиусом с помощью элемента Полный предварительный просмотр Применяется скругление поверхности с постоянным радиусом

Скругление поверхности с несколькими радиусами с помощью элемента Частичный предв. просмотр Применяется скругление поверхности с несколькими радиусами
Функция скругления поверхности работает таким же образом, как и для твердых тел, но существуют некоторые исключения. Можно выполнять следующие операции:
  • Скруглять кромки тела поверхности.
  • Создавать скругления поверхностей с несколькими радиусами.
  • Создавать скругления между двумя поверхностями или скругления граней. См. Создание скруглений граней поверхности.
  • Добавлять настройки для уменьшенного скругления в скругления поверхностей.
  • Создавать скругления поверхностей с линиями сопряжения.
  • Отсекать или сохранять скругленные поверхности в скруглении грани.
  • Создавать скругление с переменным радиусом на поверхности.

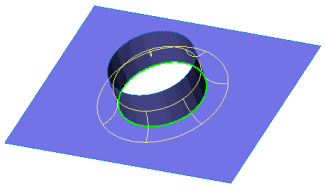

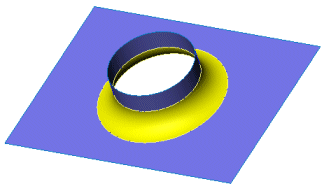

    Не применяется скругление к повернутой поверхности Применяется скругление переменного радиуса к повернутой поверхности
  • Выберите Реверс грани для грани, указанной для реверса направления скругления.
Нельзя выполнять следующее:
  • Сохранить вырез в теле поверхности с помощью параметра Оставить элементы.

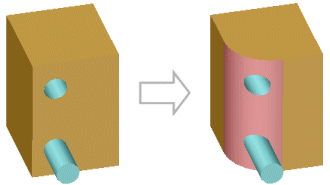

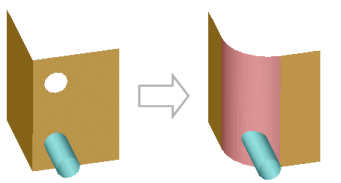

    Параметр Оставить элементы при скруглении поверхности работает не так, как при скруглении твердотельного элемента. Если в области скругления имеется бобышка или вырез, то в твердотельной детали можно сохранить эти элементы при скруглении. В теле поверхности можно сохранить бобышку, но нельзя сохранить вырез.
  • Выберите поверхность, чтобы выполнить скругление по элементу в дереве конструирования FeatureManager.
