При создании или редактировании поверхностей разъема в ручном режиме можно изменять направления поверхностей, созданные командой Поверхность разъема.
Чтобы открыть окно PropertyManager Поверхность разъема, выполните одно из следующих действий.
- Нажмите Поверхности разъема
(панель инструментов "Инструменты для литейной формы").
- Нажмите .
- Выберите элемент "Поверхность разъема" в дереве конструирования FeatureManager и нажмите Редактировать элемент
.
Чтобы включить ручной режим для поверхностей разъема, в PropertyManager в разделе Параметры выберите Ручной режим.
Можно настроить поверхность разъема следующим образом:
- Перетащите маркер для предотвращения пересечения перекрывающихся поверхностей.
- Переопределите область поверхности между двумя вершинами, чтобы указать заполненную поверхность:
- Щелкните правой кнопкой мыши вершину на краю детали и выберите Начать заполнение области поверхности.
- Щелкните правой кнопкой мыши вершину на краю детали и выберите Закончить заполнение области поверхности.
|

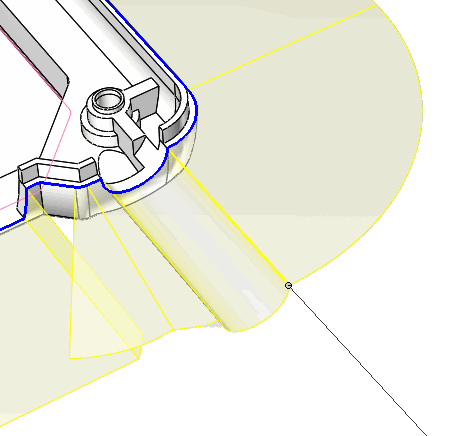

| Поверхность разъема, созданная без ручного режима, имеет пересекающие поверхность линии |
 |

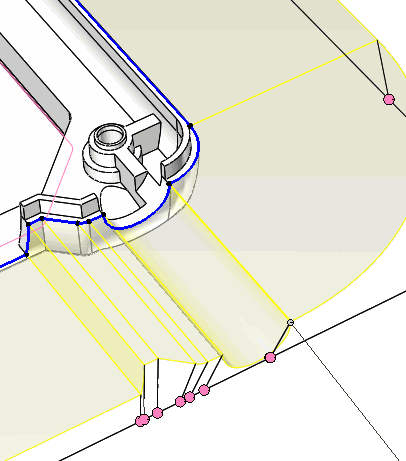

| Ручной режим создает маркеры для движущихся линий поверхности |
