Пример сравнения параметров ориентации компонента

В этом примере сравниваются параметры ориентации компонента при зеркальном отражении узла сборки клапана на второй трубе.

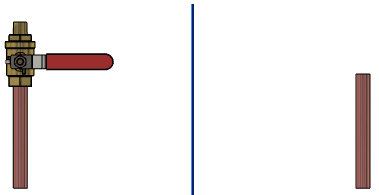

1. Откройте модель при зеркальном отражении узла сборки клапана на второй трубе.

2. Выберите Линейный массив компонента > Зеркально отразить компоненты (панель инструментов "Сборка").
3. В окне PropertyManager выберите следующие элементы:
   1. Для параметра Плоскость симметрии выберите плоскость.
   2. Для параметра Зеркально отразить компонент выберите узел сборки клапана.
4. Нажмите Далее , чтобы перейти к шагу 2: Настроить ориентацию.
5. В разделе Тип зеркального отражения выберите Исходная точка компонента.
6. В разделе Ориентация компонентов выберите параметр ориентации компонента.

   Параметр ориентации компонента	Изображение зеркально отраженного компонента
   Координата X зеркально отражена, координата Y зеркально отражена Оси X и Y зеркально отражены относительно плоскости.
   Координата X зеркально отражена и перевернута, координата Y зеркально отражена Оси X и Y зеркально отражены относительно плоскости, направление оси X изменено на противоположное.
   Координата X зеркально отражена, координата Y зеркально отражена и перевернута Оси X и Y зеркально отражены относительно плоскости, направление оси Y изменено на противоположное.
   Координата X зеркально отражена и перевернута, координата Y зеркально отражена и перевернута Оси X и Y зеркально отражены относительно плоскости, направление осей X и Y изменено на противоположное.
