Применение взаимосвязей непрерывности кручения

Можно применить взаимосвязи непрерывности кручения между сплайнами и любым другим объектом эскиза в двухмерных эскизах. Объекты эскиза должны иметь общую конечную точку. Эти взаимосвязи создают плавную непрерывность в конечной точке и применяют равную кривизну и равную степень кривизны для объектов эскиза.

Можно применить взаимосвязи непрерывности кручения к сплайну и одному из следующих объектов эскиза:
  • Сплайн
  • Дуга
  • Коническая или эллиптическая дуга
  • Линейные, круговые, конические, параболические, эллиптические или сплайновые кромки модели.

Чтобы применить взаимосвязи непрерывности кручения, выполните следующие действия.

  1. Выберите плоскость и откройте эскиз.
  2. Нажмите Сплайн стиля (панель инструментов "Эскиз") или выберите Инструменты > Объекты эскиза > Сплайн стиля .
  3. Нарисуйте сплайн.


  4. Нажмите правой кнопкой мыши на сплайн и выберите Отобразить обозначения кривизны.
  5. Нажмите Дуга через 3 точки (панель инструментов "Эскиз") или выберите Инструменты > Объекты эскиза > Дуга через 3 точки .
  6. Нарисуйте дугу, имеющую общую конечную точку со сплайном.


  7. Нажмите правой кнопкой мыши на дугу и выберите Отобразить обозначения кривизны.
  8. Нажмите клавишу Ctrl выберите сплайн и дугу.
    Появится окно PropertyManager Добавить взаимосвязи/свойства.
  9. В окне PropertyManager Добавить взаимосвязи/свойства в разделе Добавить взаимосвязи выберите Непрерывность кручения .
  10. Нажмите .

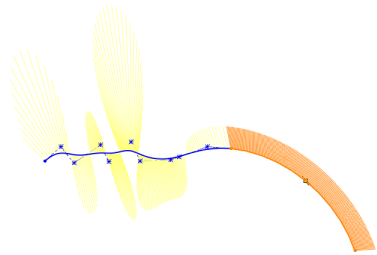

    В результате обеспечивается плавная непрерывность с одинаковой кривизной и одинаковой степенью кривизны в общей конечной точке между сплайном и дугой.
