Düğümden yüzeye temas hakkında bilgiler:
- Yüzlerin başlangıçta bitişik olmasını gerektirmez.
- Kaynak ile hedef yüzler arasında uyumlu mesh gerektirmez.
-
Set 1 objeleri olarak tepe noktalarına, kenarlara ve yüzlere izin verir.
- Bu temas formülasyonu statik, doğrusal olmayan ve termal etütler için Girme Yok temas tipiyle birlikte kullanılabilir. Statik ve doğrusal olmayan etütler için bu temas tipi, kaynak ile hedef yüzler arasındaki engellemeyi önler fakat bunların birbirinden uzaklaşarak boşluklar oluşturmasına izin verir. Termal problemler için Termal Direnç seçeneğini kullanabilirsiniz.
-
Yüzeyden Yüzeye temasın genel olarak daha doğru olmasına rağmen, iki yüz arasındaki temas alanının çok küçüldüğü veya bir çizgi veya noktaya indirgendiği durumlarda Düğümden Yüzeye seçeneği daha iyi sonuçlar verir.

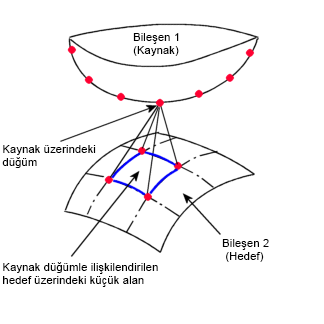

- Şekilde, uyumsuz meshli iki yüzün olası bir deformasyonu gösterilmektedir.
- Kaynaktaki her düğüm için yazılım hedefe bir veya birden fazla eleman yüzü atar.
Program kaynak ve hedef yüz adaylarını dahili olarak seçer. Temas Seti PropertyManager'ındaki Set 1 ve Set 2 objeleri kullanılarak tanımlanırlar.
- Yüzey Teması: Engellemeyi önler fakat ayırmaya izin verir.
