Revizyon tabloları özelliklerini belirleyin.
Bu PropertyManager'ı açmak için:
Revizyon Tablosu
öğesine (Tablo araç çubuğu) veya öğesine tıklayın.
Tablo Şablonu
Standart veya özel bir şablon seçmek için Şablon için gözat
öğesine tıklayın. Bu seçenek yalnızca tablo eklerken kullanılır. Yazılımla birlikte gelen revizyon tablosu şablonları varsayılan formata sütun ekler. Şurada bulunurlar: install_dir
\lang\english. Standart şablonu (standard revision block.sldrevtbt) BÖLGE, REV., TANIM, TARİH ve ONAYLANMIŞ sütunlarını oluşturur.
Tablo Konumu
Sabit köşe, yeni sütun ve satır eklerken tablonun genişletileceği yönü kontrol eder.
Sabit köşeyi öğesini şu şekilde ayarlayın:
|
Sol Üst
|
Yeni sütunlar sağa, yeni satırlar çıpa noktasının altına uzatılır.
|
|
Sağ Üst
|
Yeni sütunlar sola, yeni satırlar çıpa noktasının altına uzatılır.
|
|
Sol Alt
|
Yeni sütunlar sağa, yeni satırlar çıpa noktasının üzerine uzatılır.
|
|
Sağ Alt
|
Yeni sütunlar sola, yeni satırlar çıpa noktasının üzerine uzatılır.
|
|
Çıpa noktasına iliştir
|
Belirtilen köşeyi tablo çıpasına iliştirir.
|
Sabit köşe seçeneği tabloyu ilk oluşturduğunuzda kullanılamaz. Tablo oluşturulurken çıpalanırsa sabit köşe teknik resim çalışma sayfasında tablo çıpasına en yakın çeyrekte otomatik olarak seçilir.
Revizyon Sembolü
|
Şekiller
|
Revizyon sembolleri için bir sınır şekli seçin.
|
|
|
Daire
|
|
|
Üçgen
|
|
|
Square
|
|
|
Altıgen
|
|
|
Sistem Seçenekleri
|
Yeni revizyon eklerken sembolü etkinleştir
|
Tabloya revizyon eklediğinizde revizyon sembolünü yerleştirmek için grafik alanını tıklamanıza imkan sağlar. Bu seçeneğin işaretini kaldırırsanız mevcut bir revizyona sembol eklemek için öğesini seçebilirsiniz. |
Seçenekler
|
Otomatik Güncelleme Bölge Hücreleri
|
Teknik resme revizyon sembolleri yerleştirildiğinde veya taşındığında revizyon tablosundaki bölge hücrelerini otomatik olarak güncellemek için seçin. |
| |

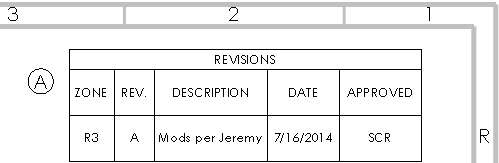

Bölge R1'de bulunan revizyon sembolü
|
| |
Otomatik Güncelleme Bölge Hücreleri seçiliyken revizyon sembolünün taşınması Bölge R3'e günceller.
|
Sınır
| |
Belge ayarlarını kullan |
seçeneğinde ayarlanan sınır seçeneklerini kullanır. |
 |
Kutu Sınırı |
Tablonun dış sınırı için bir çizgi kalınlığı seçin. |
|
Izgara Sınırı
|
Tablonun iç ızgara çizgileri için bir çizgi kalınlığı seçin. |
Katman
Listeden bir katman tipi seçin. Tablo, katmanın rengini alır.
Metin Biçimi
| Tümü büyük harf |
Tablodaki tüm karakterleri büyük harfe dönüştürmek için seçin. |
