Belge Özellikleri - Pah Ölçümlendirmeleri

Pah ölçümlendirmeleri için belge düzeyinde draft ayarları belirtebilirsiniz. Tüm belge türlerinde kullanılabilir.

Bu sayfayı açmak için:

Bir teknik resim açıkken, Seçenekler öğesine (Standart araç çubuğu) tıklayın, Belge Özellikleri öğesini ve sonra da Ölçümlendirmeler > Pah öğesini seçin.

Genel draft standardı

Genel draft standardı Seçili Draft Standardı sayfası ayarlarından devralınır.

Taban pah ölçümlendirme standardı

Taban pah ölçümlendirme standardı
Bir standart seç:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Lider/Ölçümlendirme çizgisi stili

Seçin: bir stil.
Lider Stili Lider Kalınlığı Seçin: Bir kalınlık seçin veya Özel Boyut'u seçin ve bir kalınlık girin.

Metin

Yazı tipi

Yazı tipini değiştirmek için tıklayın.
Yatay metin yaslama

Sol

Merkez

Sağ

Dikey metin yaslama

Üst

Orta

Alt

Pah metin formatı

1 X 1 Uzaklığa göre uzaklık
1 X 45° Açıya göre uzaklık
45° X 1 Uzaklığa göre açı
C1 Pah uzaklığı (yalnızca 45 derecelik açılar)
"X" formatı Büyük veya küçük harfli x seçin.

Çift ölçümlendirmeler

Çift ölçümlendirme görünümü Ölçümlendirmeleri çift birimle göstermek için seçin.
Çift görünüm birimlerini göster İkinci ölçümlendirme setinin birimlerini göstermek için seçin.
Metin konumu "Yatay, Altı Çizili Metin" veya "Yatay Metin, Model çizgisi uzatması boyunca" olduğunda ayır
Çift ölçülendirmeli yeni pah ölçülendirmeleri ölçülendirme çizgisinin üstünde ve altında ayrım görüntülenecek şekilde ayarlamak için seçin.
Yatay, Altı Çizili Metin Yatay Metin, Model çizgisi uzatması boyunca

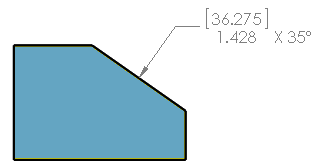

Ölçümlendirme değer konumu Üst chamfer_dual_dim_top.gif

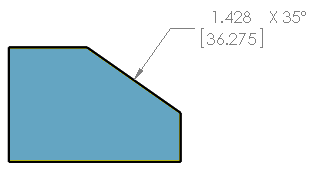

Alt chamfer_dual_dim_bottom.gif

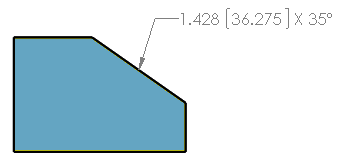

Sağ chamfer_dual_dim_right.gif

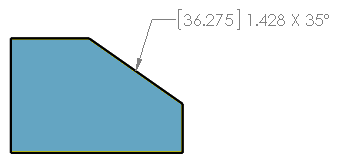

Sol chamfer_dual_dim_left.gif

Birincil duyarlılık

Birim Duyarlılığı Değer için ondalık ayracından sonraki basamak sayısını seçin.
PM_Tol_Precision_DualDim.gif Tolerans Duyarlılığı Tolerans değeri için ondalık ayracından sonraki basamak sayısını seçin.

Çift duyarlılık

Birim Duyarlılığı İkincil birimlerde değere yönelik olarak ondalık ayracından sonra eklenecek basamak sayısı için bir değer seçin.
PM_Tol_Precision_DualDim.gif Tolerans Duyarlılığı İkincil birimlerde tolerans değerlerine yönelik olarak ondalık ayracından sonra eklenecek basamak sayısı için bir değer seçin.

Açısal duyarlılık

Birim Duyarlılığı Değer için noktadan sonraki basamak sayısını seçin.
Tolerans Duyarlılığı Tolerans değeri için noktadan sonraki basamak sayısını seçin.

Katman

Katman
Bir katman seçin.
Teknik resim katmanlarını, belge özellikleri için seçmeden önce oluşturmalısınız.
Teknik resim görünümü belgesinde bu katman ayarlarını uygulamak için Katman (Katman araç çubuğu) için Standarda Göre öğesini seçmelisiniz.

Metin konumu

Yatay Metin
Yatay, Altı Çizili Metin
Açılı Metin
Açılı, Altı Çizili Metin
Yatay Metin, Model çizgisi uzatması boyunca

Seçenekler

Tolerans

Toleransı ayarlamak için tıklayın.

Der/dk ve der/dk/sn için 0 değerli birimleri çıkar

Sıfır değerine sahip birimleri gizlemek için seçin; örneğin, seçildiğinde 73º0'37", 73º37" olarak görüntülenir.
