Belge Özellikleri - Notlar

Notlar için belge düzeyinde draft ayarları belirtebilirsiniz. Tüm belge türlerinde kullanılabilir.

Bu sayfayı açmak için:

Bir teknik resim açıkken Seçenekler öğesine (Standart araç çubuğu) tıklayın, Belge Özellikleri sekmesini ve ardından Detaylandırmalar > Notlar öğesini seçin.

Genel draft standardı

Genel draft standardı Seçili Draft Standardı sayfası ayarlarından devralınır.

Taban not standardı

Taban not standardı
Bir standart seç:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Lider stili

Lider Stili Seçin: bir stil.
Lider Kalınlığı Seçin: Bir kalınlık seçin veya Özel Boyut'u seçin ve bir kalınlık girin.

Metin

Yazı Tipi

Yazı tipini değiştirmek için tıklayın.
Metin hizalama Seçin:
  • Merkez
  • Sol
  • Sağ

Lider çıpası

Lider çıpası Varsayılan bir çıpa konumu seçin:
  • En yakın
  • Sol
  • Sağ

Lider görünümü

Lider görünümü Aşağıdakiler arasından seçim yapın:
  • Düz
  • Bükülü. Lideremetin ile hizalanmıl yatay bir büküm ekler. Birini seçin:
    • Belge lider uzunluğunu kullan Lider uzunluğunu Detaylandırmalar sayfa ayarlarından türetir.
    • Lider uzunluğu. Liderin bükülmemiş kısmının uzunluğunu girmenize izin verir.
  • Altı Çizili
Lider yaslayarak yakalama (DIN ve JIS standartları için kullanılabilir) Bir balondaki liderin balonun bir tarafını yakalamasına izin verir.

Sınır

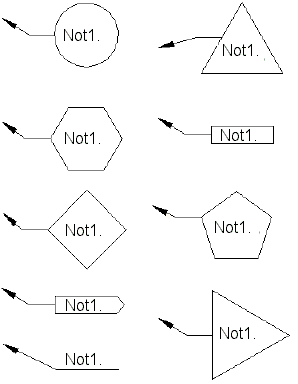

Stil Sınırı olmayan not metnini görüntülemek için Hiçbiri'ni seçin veya bir sınır stili seçin.
Boyut Sıkı sığdırma (otomatik olarak metne sığdırır) veya Özel Boyut (burada balon ölçüsünü ayarlayabilirsiniz) olmak üzere, listeden bir boyut (belli sayıda karakter) seçin.
Sıkı Sığdır öğesini seçerseniz sınırla metin arasında bir öteleme belirtmek için dolgu ekleyebilirsiniz.
tight-fit.gif tight-fit-padded.gif
Sıkı Sığdır 0,25 inç dolguyla Sıkı Sığdır

Biçimlendirme

Paragraf boşluğu Bitişik paragraflar arasındaki aralığı ayarlar.

Tüm metin seçiliyken paragraflar arasında 0,25 inç

Sınırlarla nokta gösterme Notun bir sınırı olduğunda, paragraf numarasından sonraki noktayı gizler.

Katman

Katman
Bir katman seçin.
Teknik resim katmanlarını, belge özellikleri için seçmeden önce oluşturmalısınız.
Teknik resim görünümü belgesinde, bu katman ayarlarını uygulamak için Katman (Katman araç çubuğu) için Standart Başına öğesini seçmelisiniz.
