Doğrusal/Radyal Ölçümlendirmeleri Hizalama

Teknik resim görünümünde, seçili doğrusal, radyal ve açısal teknik resim ölçümlendirmelerini hizalar ve gruplar. Seçili ölçümlendirmeler aynı tipte olmalı ve aynı yöne (doğrusal ölçümlendirmeler) veya aynı merkez noktasına (açısal ölçümlendirmeler) sahip olmalılar.

Doğrusal Ölçümlendirmeleri Hizalama ve Gruplama

Ölçümlendirmeleri aynı doğrultuda olacak şekilde hizalamak ve gruplamak için:

  1. Teknik resim görünümünde, bir ölçümlendirmeler grubu seçin.
  2. Hizalama araç çubuğunda Doğrusal/Radyal Hizalama Tool_Align_Collinear_Radial_Align.gif veya Araçlar > Ölçümlendirme > Doğrusal/Radyal Hizalama 'yı tıklayın.
    Seçili ölçümlendirmeler düz çizgi üzerinde düzenlenirler. Aynı zamanda, gruplandırılırlar ve hareket ettirildikçe doğrusal düzen korunur. Ölçümlendirmeler son seçili ölçümlendirmeye hizalanırlar.
    ALN_COL2_shg.gif ALN_RADL_shg.gif
    Doğrusal hizalama Radyal hizalama

Birbirine Hizalanmış Ölçümlendirmeleri Vurgulama

Birbirine hizalanan ölçümlendirmeleri vurgulamak için:

Doğrusal/Radyal Hizalama Tool_Align_Collinear_Radial_Align.gif ile oluşturulmuş bir ölçümlendirmeye sağ tıklayın ve Hizalamayı Göster öğesine tıklayın.

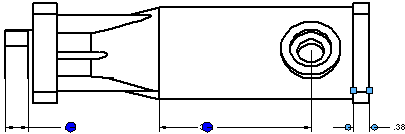

Hizalanan ölçümlendirmeler mavi noktalarla işaretlenir.

Bir Grup Hizalanmış Ölçümlendirmeden Ölçümlendirme Kaldırma

Bir ölçümlendirmeyi hizalanan ölçümlendirmeler setinden kaldırmak için:

Doğrusal/Radyal Hizalama Tool_Align_Collinear_Radial_Align.gif ile oluşturulmuş bir ölçümlendirmeye sağ tıklayın ve Hizalamayı Göster öğesine tıklayın.
