Ayrım Yüzeyleri için Manuel Mod

Ayrım yüzeylerini manüel modda oluşturduğunuzda veya düzenlediğinizde, komut tarafından oluşturulan yönleri değiştirebbilirsiniz.

Ayrım Yüzeyi PropertyManager'ı açmak için aşağıdakilerden birini yapın:

  • Ayrım Yüzeyleri (Kalıp Araçları araç çubuğu) öğesine tıklayın.
  • Ekle > Kalıplar > Ayrım Yüzeyi öğesine tıklayın.
  • FeatureManager tasarım ağacında bir Ayrım Yüzeyi unsurunu seçin ve Unsuru Düzenle öğesine tıklayın.

Ayrım yüzeyleri için manuel modu etkinleştirmek için PropertyManager'da Seçenekler için Manüel Mod öğesini seçin.

Ayrım yüzeyini şu şekilde değiştirebilirsiniz:
  • Üst üste binen yüzeylerin çakışmasını engellemek için tutamacı sürükleyin.
  • Yüzey Bölgesini iki tepe noktası arasında yeniden tanımlayın:
    1. Parçanın kenarının tepe noktasına sağ tıklayıp Dolgu yüzeyi bölgesi başlat öğesini seçin.
    2. İkinci bir tepe noktasına sağ tıklayıp Dolgu yüzeyi bölgesi bitir öğesini seçin.

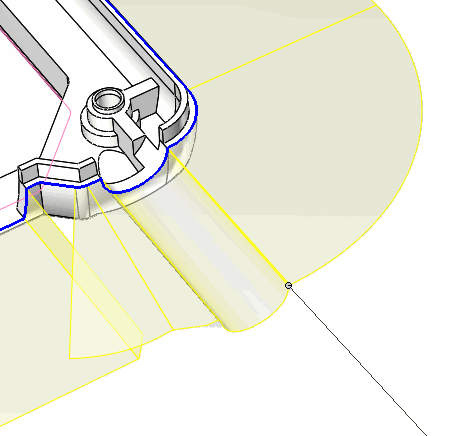

Manuel Mod Olmadan Oluşturulan Ayrım Yüzeyi, Yüzey Çizgilerini Geçti

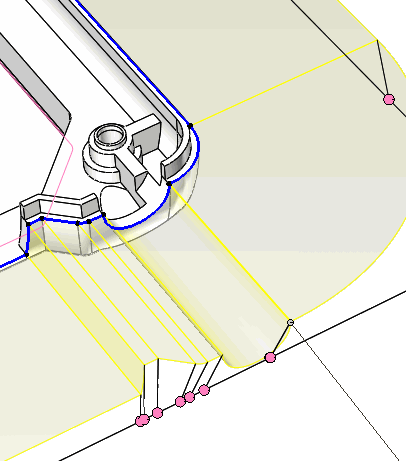

Manuel Mod, Yüzey Hatlarını Taşımak için Tutamaçlar Oluşturuyor
