Delik bilgisi formatı tanım dosyasını (calloutformat.txt) düzenleyerek delik bilgisi formatını değiştirebilirsiniz.
Aşağıda calloutformat.txt dosyasını düzenleme örneği vardır.
Sembol kütüphanesi kodunu kullanarak, sembolleri konumlandırabilir ve her delik sihirbazı tipinin tanımında sıralayabilirsiniz. Örneğin, <MOD-DIAM> bir çap sembolü oluşturur. Dosyanın sonunda, değişkenlerin metin tanımları bulunur.
*Geçerli Delik Sihirbazı değişkenleri aşağıdaki gibidir:
*VARIABLE- *<hw-type>
- *<hw-std>
- *<hw-fsttyp>
- *<hw-fstsze>
- *<hw-cbdepth>
- *<hw-cbdia>
- *<hw-cdrlang>
- *<hw-cdrldepth>
- *<hw-cdrldia>
- *<hw-csang>
|
TANIM*- Tip
- Standart
- Bağlantı Elemanı Tipi
- Bağlantı Elemanı Boyu
- Havşa Derinliği
- Havşa Çapı
- Havşa Matkabı Açısı
- Havşa Matkabı Derinliği
- Havşa Matkabı Çapı
- Havşa Açısı
|
Tanım dosyasını kullanmak için:
- İstediğiniz deliğin tipini bulun.

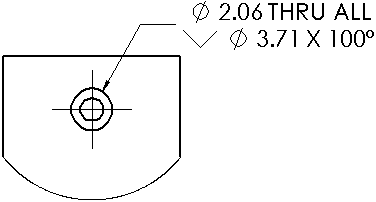

Delik içinden geçen havşalı tanımı:
COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
- Tanımı değiştirin.

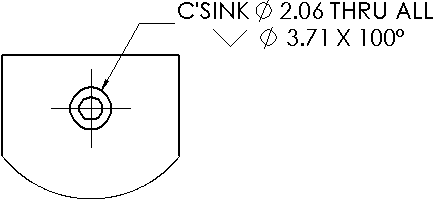

Bu örnekte, C'SINK metni ve alan, <MOD-DIAM> sembolünün önüne eklenir:
COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
