Montaj Bileşenlerinin Karşı Taraf Versiyonlarını Oluşturma

Montajlarda, bir bileşeni aynaladığınızda, bileşenin düzlem etrafında simetrik olarak konumlandırılmış bir karşı taraf versiyonunu oluşturabilirsiniz.

Bir karşı taraf versiyonu oluşturmak asimetrik bileşenlerin gerçek bir aynası ile sonuçlanır. Karşı taraf versiyonunu yeni bir dosyaya veya çekirdek bileşen dosyasına türetilmiş konfigürasyon olarak kaydedebilirsiniz.

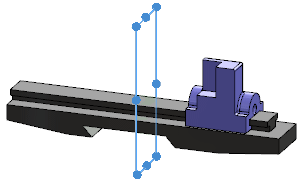

Aynalama öncesi

Aynalama sonrası

Karşı taraf versiyonu oluşturmak için:

1. Açık bir montaj belgesinde Doğrusal Bileşen Çoğaltma > Bileşen Aynalama (Montaj araç çubuğu) veya Ekle > Bileşen Aynalama öğesine tıklayın.
2. PropertyManager'ın 1. Adım: Seçimler sayfasında:
   1. Aynalama düzlemi için aynalanacak bir düzlem veya düzlemsel yüz seçin.
   2. Aynalanacak Bileşenler için bir veya birden fazla bileşen seçin.
   3. Sonraki öğesine tıklayın.
3. PropertyManager'ın Adım2: Oryantasyon Ayarla sayfasında:
   1. Bileşenleri Yönlendir altında, karşı taraf versiyonunu oluşturmak istediğiniz bir bileşeni seçin.
   2. Ters ele göre versiyon oluştur öğesine tıklayın.
      Ctrl tuşunu basılı tutun ve aynalanacak bileşenleri tasarlamak için listedeki öğelere tıklayın.
      Ters el versiyonunu belirtmek için bileşenin yanında simgesi görüntülenir.

      Bir alt montajı aynaladığınızda, bazı bileşenleri kopyalamayı ve diğer bileşenler için ters el versiyonları oluşturmayı seçebilirsiniz.

      Alt montajı seçin ve simgesine tıklayın. Kopyalanacak bileşenleri seçin ve simgesini temizlemek için öğesine tıklayın.

      Bu örnekte, alt montaj ve bir bileşen için ters el versiyonları oluşturursunuz. Orta bileşen kopyalanır.


   3. Esnek bir alt montajın ters el versiyonunu oluşturduğunuzda ve ters el versiyonu ile çekirdek alt montajı arasındaki hareketi senkronize etmek istediğinizde, Esnek alt montaj bileşenlerinin hareketini senkronize et öğesini seçin.
      Kilit kaplaması ters ele göre versiyonun çekirdek esnek alt montajla eşitlendiğini gösterir.
   4. Sonraki öğesine tıklayın.
4. PropertyManager'ın 3. Adım: Ters El sayfasında:
   1. Listelenen tüm bileşenleri kaydetmek için bir format seçin:
      • Mevcut dosyalarda yeni türetilmiş konfigürasyon oluştur
      • Yeni dosya oluştur
   2. Yeni dosya veya konfigürasyon için bir adlandırma kuralı belirtin.
      Orijinal ada bir önek veya sonek ekleyebilir ya da bir özel ad girebilirsiniz. Yeni dosyalar oluşturursanız mevcut dosyalardan herhangi birini yeni ters el bileşen dosyası ile değiştirilmek üzere seçebilirsiniz.
      Yeni dosyalar oluştururken şunları yapabilirsiniz:

      • Yeni ters el bileşeni dosyası ile çekirdek bileşeni dosyası arasındaki referansları kaldırın. Çekirdek bileşenindeki değişiklikler, ters el versiyonuna yayılmaz.
      • Yeni dosyaları, orijinal dosyalarla aynı klasör yerine belirtilen başka bir klasörde depolayın.
   3. Sonraki öğesine tıklayın.
5. PropertyManager'ın son sayfasında:
   1. Aktar altında çekirdek alt montajdan, karşı taraf versiyonuna eklenmek üzere herhangi bir öğe kombinasyonu seçin.
   2. öğesine tıklayın.
   PropertyManager kapanır ve karşı taraf versiyonları oluşturulur. FeatureManager tasarım ağacına bir AynalamaBileşeni unsuru eklenir.
