Yapıştırmaları ve Sahneleri Görüntü Durumlarına Göre Kontrol Etme

Yapıştırmaların ve sahnelerin farklı örneklerini kullanmak için görüntü durumları tanımlayabilirsiniz.

Ayrıca, gün ışığı da dahil olmak üzere tüm ışık tipleri için ışık kaynakları da yapılandırabilirsiniz. Bu unsur, PhotoView 360 kullanılmasını gerektirir.

Yapıştırmaları ve sahneleri görüntü durumlarına göre kontrol etmek için:

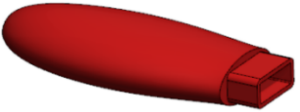

  1. Bir montajı açın ve FeatureManager tasarım ağacında bir bileşene sağ tıklayıp Parçayı Aç öğesini seçin.

  2. Bir görüntü durumu ekleyin ve özelleştirin:
    1. FeatureManager tasarım ağacının en üstündeki simgesine tıklayın.
      Görüntü Bölmesi görüntülenir.

    2. Görüntü Bölmesi'ne sağ tıklayın ve Görüntü Durumu Ekle seçeneğini belirleyin.
    3. Bir ad girin.
    4. DisplayManager sekmesini seçin.
    5. Yapıştırmaları Göster ve Yapıştırma Arşivini Aç seçeneğine tıklayın.
    6. Görev Bölmesi'nde, Barkod yapıştırmasını parçaya sürükleyin.
      Yapıştırmayı sürükleyip bileşeninizin üzerine yerleştirdiğinizde, yapıştırma üzerinde bir manipülatör görünür. Manipülatörü kullanarak yapıştırmanın yönünü ve hizasını değiştirebilirsiniz.
    7. Yapıştırmalar PropertyManager'ındaki Görüntü Durumları altında, Bu görüntü durumu'nu seçin ve öğesine tıklayın.
    8. Grafik alanında sağ tıklayın ve Sahneyi Düzenle öğesine tıklayın.
    9. Görev Panosu'nda Sunum Sahneleri öğesine tıklayın ve Mutfak Arka Plan sahnesini grafik alanına sürükleyin.
    10. öğesine tıklayın.

  3. Başka bir görüntü durumu ekleyin.
    1. Görüntü Bölmesi'ne sağ tıklayın ve Görüntü Durumu Ekle seçeneğini belirleyin.
    2. Bir ad girin.
    3. DisplayManager'da görüntü durumuna sağ tıklayın ve Sil seçeneğine tıklayın.
    4. Yapıştırmalar PropertyManager'ında Yapıştırma Arşivini aç seçeneğine tıklayın.

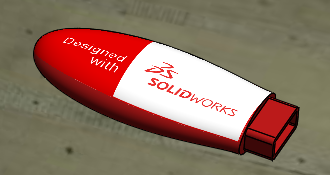

    5. Görev Bölmesi'nde SOLIDWORKS ile Tasarlanmıştır yapıştırmasını parçaya sürükleyin.
    6. Yapıştırmalar PropertyManager'ındaki Görüntü Durumları altında, Bu görüntü durumu'nu seçin ve öğesine tıklayın.
    7. Grafik alanında sağ tıklayın ve Sahneyi Düzenle öğesine tıklayın.
    8. Görev Panosu'nda Sunum Sahneleri öğesine tıklayın ve Fabrika Arka Plan sahnesini grafik alanına sürükleyin.
    9. öğesine tıklayın.
  4. ConfigurationManager sekmesinde Görüntü Durumları altında, görüntü durumlarını değiştirmek için bir görüntü durumuna çift tıklayın.
  5. İşleme Araçları CommandManager'ında Görüntü Durumları Hedefi öğesine tıklayın.
    Görüntü Durumu Hedefi iletişim kutusu görünür.
    Görüntü durumlarını değiştirdiğinizde etkin görüntü durumu, Görüntü Durumu Hedefi iletişim kutusunda seçilir. Etkin görüntü durumundaki yapıştırmaları ve sahneleri silmek ya da özelleştirmek için kullanışlıdır.
