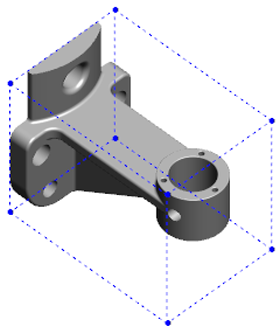

Bir sınırlandırıcı kutunun ölçülendirmeleri, ürünü göndermek ve paketlemek için gereken alanı belirlemede size yardımcı olabilir.
Çok sayıda yüzü bulunan bir parçaya yönelik bir sınırlandırıcı kutu hesaplama işlemi oldukça uzun sürebilir. Bir parça çok sayıda yüze sahipse sınırlandırıcı kutuyu, parçayı modellemeyi bitirdikten sonra oluşturmalısınız.
Bir parçaya yönelik bir sınırlandırıcı kutu oluşturmak ve özelliklerini görüntülemek için:
- Bir parça belgesinde öğesine tıklayın.
- Sınırlandırıcı Kutu PropertyManager'ında En Uygun öğesini seçin. Sınırlandırıcı kutunun oryantasyonu, X-Y düzlemine dayanır.
SOLIDWORKS yazılımı tarafından hesaplanan sınırlandırıcı kutu, bazı gövdeler ve parçalar için minimum hacmi barındırmayabilir. Önerilen sınırlandırıcı kutuyu önceki tecrübenize dayanarak ve deneysel verilerden faydalanarak gözden geçirin ve gerekli görüyorsanız değiştirin.
Referans düzlemini değiştirmek için Özel Düzlem öğesine tıklayın.
- Seçenekler altında aşağıdakileri belirleyin:
- Gizli gövdeleri ekle
- Yüzeyler ekle
- Önizlemeyi Göster
Parçada bir gövde saklarsanız sınırlandırıcı kutu otomatik olarak güncellenir ve yalnızca modeldeki görünür gövdeleri çevreler.
-
öğesine tıklayın. FeatureManager tasarım ağacında, Sınırlandırıcı Kutu
Orijin öğesinden sonra eklenir.
Sınırlandırıcı kutuya sağ tıklayabilir ve kısayol menüsünden Gizle, Göster, Pasifleştir veya Aktifleştir öğesini seçebilirsiniz.
Sınırlandırıcı kutu özelliklerini görüntülemek için FeatureManager tasarım ağacında Sınırlandırıcı Kutu üzerine fareyle gelin veya sekmesine tıklayın. Sınırlandırıcı kutunun kalınlık, genişlik, uzunluk ve hacim değerleri listelenir.
