Bu örnekte, bir modele bir yay bileşeni eklersiniz.
Esnek bir bileşen eklemek için:
- Bir model açın ve bir yay bileşeni ekleyin.
- Model ve yay bileşeni arasında çakışık montaj ilişkisi oluşturun.
-
öğesine tıklayın.

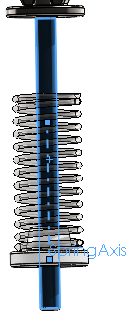

- Yay bileşeninin merkez ekseni ile modelin silindirik şaftı arasında bir eş merkezli montaj ilişkisi oluşturun.
-
öğesine tıklayın.
- FeatureManager tasarım ağacında, yay bileşenine sağ tıklayın ve içerik menüsünden Parçayı Esnek Yap
öğesine tıklayın. Grafik alanında, iliştirilmemiş referans objesinin bir önizlemesi görüntülenir.
- Referans objesini yeniden iliştirmek için modelde bir düzlemsel yüze tıklayın.
- öğesine tıklayın.
Grafik alanında, modeli yukarı ve aşağı hareket ettirebilirsiniz.
