Doğrusal ve Nokta Objelerini Kullanarak Standart SOLIDWORKS BREP Gövdelerini Dilimleme

Doğrusal ve nokta objelerini kullanarak standart SOLIDWORKS BREP gövdelerini dilimlemek için:

  1. Standart bir SOLIDWORKS BREP gövdesi modeli açın.

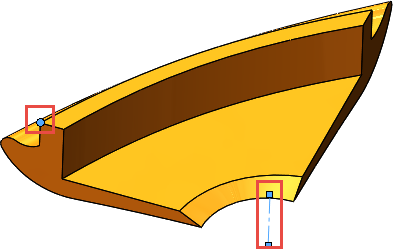

  2. Grafik alanında, Ctrl tuşunu basılı tutarken doğrusal objeyi ve nokta objesini seçin.
  3. Ekle > Dilimleme öğesine tıklayın.


  4. PropertyManager'da seçenekleri belirleyin.

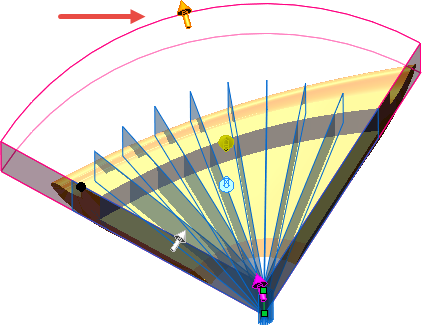

  5. Tüm modeli sınırlandırıcı kutuyla kapatmak için turuncu tutamacı sürükleyin.


    Sınırlandırıcı kutunun modelin tamamını kapsadığından emin olmak için Görünüm Oryantasyonu (Heads-up Görünüm) kullanın.
  6. PropertyManager'da, dilimleme düzlemine göre her bir kesiti önizlemek için Dilimleri önizle (daha yavaş) öğesini seçin.


  7. öğesine tıklayın.
