Montaj Simetrisini Denetleme

Bir düzleme göre montaj bileşeni simetrisini denetlemek için:

  1. Simetriyi Denetle tool_symmetry_check_utilities.gif öğesine (Araçlar araç çubuğu) tıklayın.
  2. Analiz Parametreleri için aşağıdakilerden birini seçin:
    • Seçili Düzlem'e göre simetriyi test etmek için Tek düzlem.

    • Seçili Yüzler'e paralel ve bunların arasında olan düzlemin orta yoluna göre simetriyi test etmek için İki paralel yüz.
    • İki seçili Nokta orta noktası arasındaki çizgiye dik düzleme göre test etmek için İki nokta.
  3. Altmontajlı montajlar için gerektiği şekilde Altmontajlara bileşen olarak davran'ı seçin.
    Bu seçeneği belirlemek altmontaj bileşenlerini yoksayarak montaj içindeki altmontajlara göre simetrinin denetlenmesini sağlar. Bu seçeneğin temizlenmesi, altmontaj bileşenlerini montaj simetri denetimine dahil eder.
  4. Denetlenen simetrik montaj bileşenlerinin rengini değiştirmek için:
    1. Renk Ayarları altında Simetrik Bileşenler'i seçin ve Rengi Düzenle'ye tıklayın.
    2. Rengi değiştirin ve Tamam'a tıklayın.

    Benzer şekilde asimetrik bileşenler için de renk ayarlarını değiştirebilirsiniz.

  5. Denetle'ye tıklayın.

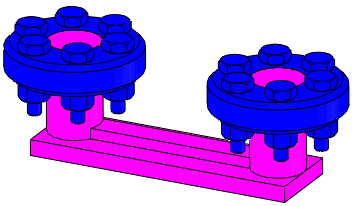

    Denetlenmiş simetrik ve asimetrik montaj bileşenleri kendi atanmış renkleri ile gösterilir.

  6. Simetri Denetim Sonuçları altında listelenmiş bir montaj bileşeni seçtiğinizde, bileşen grafik alanında vurgulanır.
  7. Simetri denetim raporunu kaydetmek için Raporu Kaydet'e tıklayın.
  8. Başka bir simetri denetlemesi yapmak için Simetri Denetlemesi PropertyManager'ını kapatın veya Yeniden Denetle'ye tıklayın.
