Delik Sihirbazı

Delik Sihirbazı standartlarını, tipleri ve delikleri konfigüre etmek için Delik Sihirbazı sayfasını kullanın. Her bir standart delik tipi için akıllı bağlantı elemanları da atayabilirsiniz. Konfigürasyonu basitleştirmek için yalnızca kullandığınız donanıma yönelik delik standartlarını seçin.

Delik Sihirbazı sayfasına erişmek için:

  • Windows'da Başlat > Tüm Programlar > SOLIDWORKS version > SOLIDWORKS Araçları > Toolbox Ayarları öğesine tıklayın.
  • 1 - Delik Sihirbazı'na tıklayın.
Sol bölmeyi kullanarak veya sağ bölmedeki klasörlere tıklayarak standartlarda gezinin. Sağ bölmede öğeleri seçebilir veya temizleyebilirsiniz.
Bu sayfayı ilk kez kullandığınızda bir ipucu sağ bölmeyi kaplar. Sağ bölmeyi görüntülemek için ipucuna tıklayın.

Sol Bölme

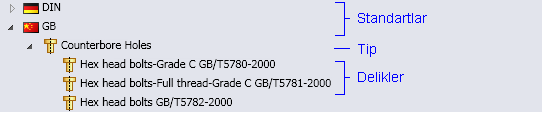

Delik Sihirbazı Standartları altındaki sol bölme standartları, kategorileri ve tipleri listeler:


Sağ Bölme

Bir öğeyi kaldırmak için onay kutusunu temizleyin. Bir öğeyi temizledikten sonra, o öğe onu tekrar seçene kadar sol ve sağ bölmelerde devre dışı bırakılır.

Standart, kategori veya tip açmak için sağ bölmedeki bir klasöre tıklayın. Bir üst seviyeye geçmek için Geri Git öğesine tıklayın.

Bir delik standardının kopyasını tanımlamak için Standardı Kopya toolbox_copy_standard.gif öğesine tıklayın. Seçilen kullanıcı tanımlı standartları silmek için toolbox_delete_standard.gif öğesine tıklayın.

Standart Özellikler

Standart bir özellik adına tıklayın ve sağdaki listede bulunan değerleri seçin veya temizleyin.

  Delik özellikleri Özellikler listesi delik tipine göre değişiklik gösterir. Ortak özellikler, ölçülendirmeleri (Boyutlar gibi) ve Diş Verisi öğelerini içerir.

Seçtiğiniz özellik değerleri delik konfigürasyonlarının toplam sayısını belirler. Konfigürasyonların sayısını azaltmak için boyut ve diğer özellik değerlerini temizleyin.
Global Özellik Özelliğin standarttaki diğer deliklerle paylaşıldığını gösterir.
tbox_addnewsize.gif Yeni Boy Ekle Delik boyu veya diş verisi konfigürasyon özellik listesine yeni bir boy ekleyebileceğiniz Yeni Boy Ekle iletişim kutusunu açar.

Akıllı Bağlantı Elemanları

  Akıllı Bağlantı Elemanı Seçilen Delik Sihirbazı standardına atanan akıllı bağlantı elemanını görüntüler.
  Yeniden ata Standart Delik Sihirbazı delikleri için yeniden akıllı bağlantı elemanı atanmasını sağlar.
