Sanal Gerçeklik

Video: SOLIDWORKS 2020 What's New - eDrawings VR

Sanal Gerçeklik (VR) ile modelleri 1:1 ölçeğinde keşfedebilirsiniz.

HTC VIVE™ ve VIVE Pro™ VR başlıklarını kullanarak, VR ortamında modelinizin çevresinde ve içinden yürüyebilirsiniz. Montajlardaki her bir parçayı inceleyebilir ve montajlardan her seferinde bir parçayı çıkarabilirsiniz.

Valve SteamVR™ kullanan Microsoft Windows® 10 1709 ve sonraki sürümlerine sahip bilgisayarlar, eDrawings'de VR özelliğini destekler.

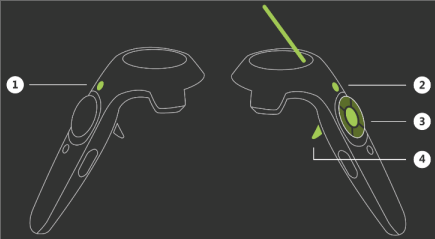

Denetleyici Etkileşimi

Denetleyici, modellerle etkileşimde bulunduğunuzda ek işlevleri destekler.

Düğme İşlevsellik
Baskın olmayan el denetleyicisinden, modelin patlatılmış bir görünümünü oluşturur.
Görünümü ve modeli sıfırlar.
Bileşeni ölçeklendirir/döndürür. Bileşeni seçtiğinizde (düğme 4) ve düğme 3'ü basılı tuttuğunuzda, ölçek veya rotasyon sürekli olur. Önceden, ölçeklendirme veya döndürme için birden çok kez tıklamanız gerekiyordu.
  • Bileşeni yerleştirir.
  • Ölçeği değiştirir.
  • Bileşeni döndürür.

Bileşen seçili değilken, düğme 3 sizi baskın el denetleyicisiyle işaret ettiğiniz konuma ışınlar.
Bileşeni tek bir tıklamayla seçer. Bileşeni, düğme 4'ü eşzamanlı olarak basılı tutmadan, düğme 3 ile düzenlemeye odaklanabilirsiniz. Düğme 4'e tekrar tıklarsanız bileşen orijinal konumuna geri döner. Önceden bileşeni seçili tutmak için düğme 4'ü basılı tutmanız gerekirdi.

Özel Yer ve Gökyüzü Ortamları

VR'de özel yer ve gökyüzü ortamları oluşturmak için resim dosyaları ekleyebilirsiniz. Gereksinimler şunları içerir:
  • Yer. .png veya .jpg dosyaları olmalıdır.

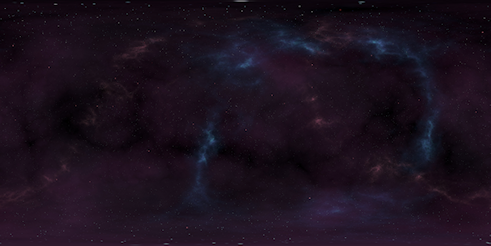

  • Gökyüzü. Eşdikdörtgenel .png veya .jpg dosyaları. Gökyüzleri eşdikdörtgenel olmalıdır. Resimler 2:1 en boy oranında olmalıdır. Kübik haritalar desteklenmez.

Özel yerlerin ve gökyüzlerinin resim dosyalarını eklemek için VR Seçenekleri (bir VR modeli açıksa) veya Araçlar > VR Seçenekleri öğesine tıklayın. İletişim kutusunda, resim dosyalarını içeren bir klasöre gözatın ve Tamam'a tıklayın.

Yer boş

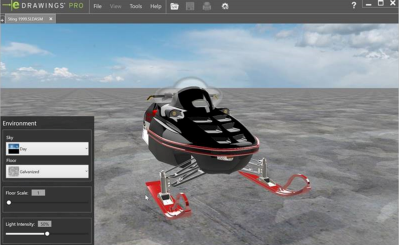

Ortam Bölmesi

Ortam bölmesinde Yer Ölçeği değerini değiştirin.

Görüntü Kalitesi

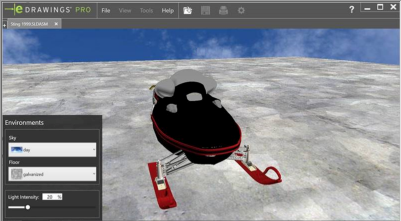

VR'deki görüntü kalitesi aşağıdakilerle iyileştirilmiştir:
  • Tam ekran örtüşme önleme
  • Daha büyük çizim uzaklıkları
  • Modellerde gerçekçi yansımalar ve şeffaflık


2019


2020

Model Görünümü

Modelleri aşağıdakilerle birlikte görüntüleyebilirsiniz:
  • Ortam kapanması
  • Dinamik gölgeler
  • RealView olmayan görünümler

Modelleri Açma

eDrawings'deki VR işlevinde birden çok model açabilirsiniz. VR başlıkta aynı anda yalnızca bir model görüntüleyebilirsiniz ancak masaüstünde, modeller arasında geçiş yapabilirsiniz. eDrawings'de VR belgeleri veya VR olmayan belgeler açık olabilir ancak ikisi aynı anda açık olamaz. VR belgeleri ve VR olmayan belgeler arasında geçiş yapmak için eDrawings'deki geçerli tüm belgeleri kapatın.

Uyarı Mesajları

Uyarı mesajları VR'yi uygun şekilde kullanmanıza yardımcı olur. Uyarı mesajları şu durumlarda görüntülenir:
  • Modeli bir VR başlıkta görüntülemek için Oynat öğesine tıkladığınızda kullandığınız dizüstü bilgisayar bir şarj cihazına bağlı olmadığında.
  • VR başlık takılı olmadığında.
