Patlatılmış Görünümlerdeki Bileşenleri Otomatik Aralama

Mevcut patlatma adımları için Bileşenleri otomatik arala özelliğini etkinleştirebilirsiniz. Otomatik aralanmış bileşenlerin sırası için sınırlandırıcı kutunun merkezini, arkasını veya önünü seçebilirsiniz.

Sürüklendiğinde bileşenleri otomatik arala seçeneği, Bileşenleri otomatik arala olarak yeniden adlandırılmıştır.

Patlatılmış görünümlerde Bileşenleri otomatik arala seçeneğini kullanmak için:

  1. sistem_dizini:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\explode\pillow_block.SLDASM dosyasını açın.
  2. Ekle > Patlatma Görünümü öğesine tıklayın.
  3. PropertyManager'da, Patlatma Adımı Bileşenleri için şu bileşenleri seçin:
    • düzpul<1>
    • kilitlipul<2>
    • alyan başlı kör vida<2>

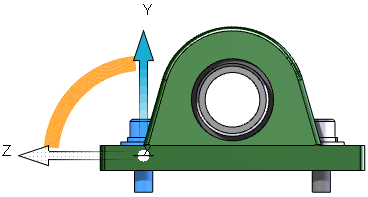

  4. Bileşenleri patlatmak için Y ekseni'ni sürükleyin.
  5. Bileşenleri otomatik arala altında bir sınırlandırıcı kutu seçeneği belirleyin:
    Sınırlandırıcı kutu merkezi

    Otomatik aralığı, sınırlandırıcı kutunun merkezine göre düzenler.

    		 Sınırlandırıcı kutu arkası

    Otomatik aralığı, sınırlandırıcı kutunun arkasına göre düzenler.

    		 Sınırlandırıcı kutu önü

    Otomatik aralığı, sınırlandırıcı kutunun önüne göre düzenler.
  6. Adım Ekle öğesine tıklayın.
  7. öğesine tıklayın.
