测量工具

在草图、3D 模型、装配体或工程图中测量距离、角度和半径。 还要测量直线、点、曲面和平面的大小和它们之间的大小。

要打开测量对话框：

单击测量（“工具”工具栏），或单击工具 > 评估 > 测量。

当您选择一个顶点或草图点时，会显示其 x、y 和 z 座标值。

如果测量工具未激活，则所选实体的常用测量工具出现在状态栏中。
圆弧/圆测量 在选取圆弧/圆时指定要显示的距离：

中心到中心

最小距离

最大距离

自定义距离

单位/精度 指定自定义测量单位和精度。
显示 XYZ 测量 在图形区域中在所选实体之间显示 dX、dY 和 dZ 测量值。 清除此选项以只显示所选实体之间的最小距离。
点对点 启用点对点模式以测量模型上任意两点之间的距离。
XYZ 相对于 选择一坐标系：

零件原点

坐标系实例

用户定义的坐标系。

此选项仅在当前文档有多个可用坐标系时可用。
投影于 显示所选实体之间投影于以下项之一上的距离：

无

投影和正交不计算。

屏幕

选择面/基准面

软件计算所投影的距离（于您所选的基准面上）及正交距离（与您所选的基准面正交）。 投影和正交显示在测量对话框中。

在分离工程图中，如果模型未装入，所有测量将报告为 2D 投影数据。
测量历史记录 打开“测量历史记录”对话框，以查看在此 SOLIDWORKS 当前进程期间进行的所有测量。
创建传感器 打开传感器 PropertyManager，以设置软件在测量值改变时提示您。
  将测量对话框固定到图形区域。
按 Esc 键以关闭对话框（仅当对话框未固定时）。
  切换测量的显示状态。

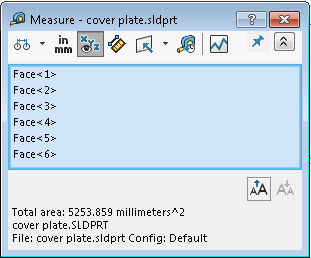

测量工具支持以下特征：
  • 输入框。 列示各选项的输入框包括六个项目。

  • 字体大小。 您可以在测量对话框中调整文本的字体大小。 单击 以增加字体大小。 单击 以减小字体大小。
    您不能将字体大小减小到默认大小之下。
