| 给大小基准特征应用最大材质条件(MMC) |
定义在基准特征为大小特征时，是否在基准字段中放置最大材质条件 (MMC) 符号。
|
| 用为主要基准： 形态 gtol。 |
设置应用于主要基准特征的形态公差的公差值。 在主要基准特征为基准面时，DimXpert 将使用此选项，这种情况下将应用平性公差。
显示的尺寸方案是使用“自动尺寸方案”工具创建的，其中，使用基准 A 作为主要基准。 请注意应用于基准 A 的平性公差。
|
| 用为第二基准： 方位或位置 gtol |
设置应用于第二基准特征的方位或位置公差的公差值。
显示的尺寸方案是使用“自动尺寸方案”工具创建的，其中，使用基准 A 作为主要基准，使用基准 B 作为第二基准。 请注意相对于基准 A 而应用于基准 B 的垂直度公差。
|
| 用为第三基准： 方位或位置 gtol |
设置应用于第三基准特征的方位或位置公差的公差值。

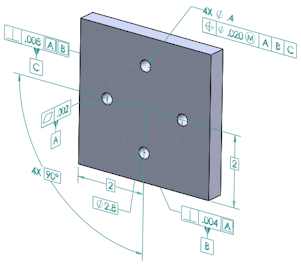

显示的尺寸方案是使用“自动尺寸方案”工具创建的，其中，使用基准 A 作为主要基准，使用基准 B 作为第二基准，使用基准 C 作为第三基准特征。 请注意相对于基准 A 和 B 而应用于基准 C 的位置公差。
|
| 基本尺寸 |
使用基本尺寸选项可启用或禁用基本尺寸的创建，并选择是否使用“链”、“基准”或“极轴”尺寸原理图。 此选项适用于使用“自动尺寸方案”、“形位公差”和“重新生成基本尺寸”命令所生成的位置公差。 在向柱孔、锥孔、圆柱、凹口、简单直孔和槽口特征应用几何位置公差时，对于最常见的情况，可自动生成基本尺寸。
|
链
|
在平行的阵列特征之间生成链尺寸。 在特征不平行时，使用基准尺寸。
|
|
基准
|
生成不管阵列彼此的方位，可应用于任何阵列的基准尺寸。 在本例中，阵列内的特征并非全部平行。
|
|
极轴
|
创建孔、圆锥、柱形沉头孔和锥形沉头孔阵列之间的极轴尺寸。 指定阵列的最低孔数。
|
基本尺寸只有在可垂直于特征轴或基准面放置时才可被生成。 在图示范例中，因为切口彼此之间或与任何基准面均不平行，所以不会生成基本尺寸。  使用 重新创建基本尺寸命令为指定几何位置公差生成或修复基本尺寸方案。 详情请参阅 重新创建基本尺寸。 例如，如果您通过添加或移除孔修改孔阵列，基本尺寸方案可能不会根据需要进行更新。 此时，应运行此命令进行修复。 在您运行命令时，DimXpert 将应用尺寸方案、基准 或 链，这些您可以在 下设置。
|
| 位置 |
定义在生成位置公差时使用的公差值和准则。
|
位于 &MMC
|
在适用时，在特征控制框的公差 1 间隔中放置 MMC（最大材质条件）符号。
|
|
复合
|
生成复合的位置公差。
清除 复合以创建单段位置公差。  |
|
| 曲面轮廓 |
定义在生成曲面轮廓公差时使用的公差值和准则。
|
复合
|
生成复合的轮廓公差。 清除 复合以创建单段配置文件公差。  |
|
| 跳动 |
定义在生成跳动公差时使用的公差。 跳动公差仅在自动尺寸方案零件类型为车削且公差类型为形位时生成。 |
