配置中的装饰螺纹线

您可以为装饰螺纹线配置标注。

只有在装饰螺纹线 PropertyManager 中将标准设置为无时，装饰螺纹线标注才可编辑，因而也可进行配置。

使用以下方法之一。

PropertyManager

在装饰螺纹线 PropertyManager 中的螺纹线标注下，单击配置并指定标注应用到的配置。

系列零件设计表

控制装饰螺纹线标注的列标题使用下面的语法：

$THREAD_CALLOUT@cosmetic_thread_feature_name

列标题无大小写之分。

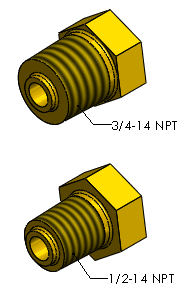

范例：
