分型面的手工模式

在手工模式下生成或编辑分型面时，您可以修改由分型面命令生成的表面方向。

要打开 分型面 PropertyManager，请执行以下操作之一：

  • 单击 分型面 （“模具工具”工具栏）。
  • 单击插入 > 模具 > 分型面。
  • 在 FeatureManager 设计树中选择分型面特征，然后单击 编辑特征 。

要激活分型面的手动模式，请在 PropertyManager 中为选项选择手动模式。

您可以按如下所示调整分型面：
  • 拖动控标，以防止重叠曲面交叉。
  • 重新定义两个顶点之间的曲面区域，以便指定填充曲面：
    1. 右键单击零件边缘的顶点，然后选择开始填充曲面区域。
    2. 右键单击零件边缘的第二个顶点，然后选择结束填充曲面区域。

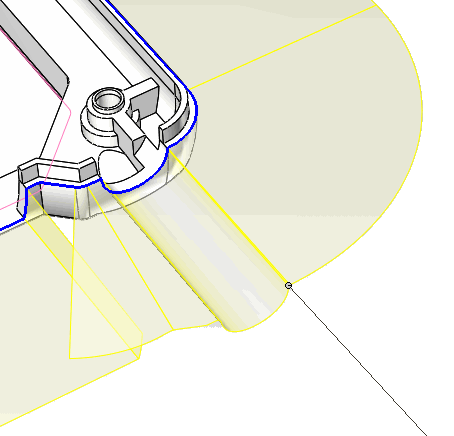

不采用手工模式生成的分型面具有交叉曲面行

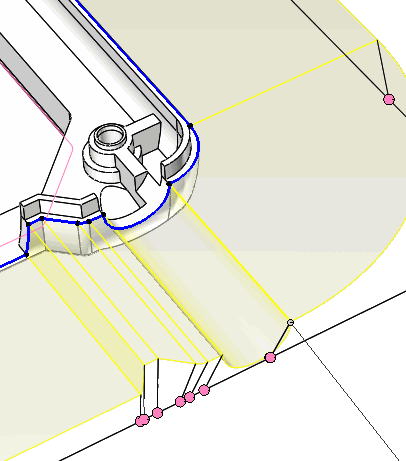

手工模式生成移动曲面行的控标
