快速应用注解视图

您可以直接在图形区域为尺寸和其他注解应用注解视图。

使用图形区域中的屏幕上对话框，您可以为零件和装配体内的所有尺寸或注解指定并重新指定注解视图。

要在创建注解时分配注解视图：

  • 在选择几何图形后或放置注解之前，请按 `（后引号，在波浪线 ~ 键上）。

要重新分配注解视图：

  • 右键单击注解，然后单击选择注解视图或按 `（后引号）。
特定语言键盘的键可能有所不同。 例如，如果您使用日语键盘，按下 @ 键，而不是 `（左引号，在波浪线 ~ 键上）。


注释区域已选定

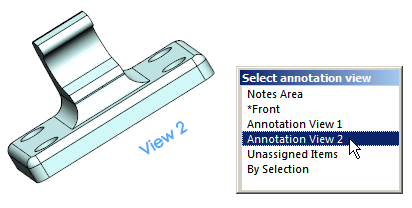

注解视图 2 已选定


顶部已选定
