添加爆炸直线

在本例中，在爆炸视图中，在轴承的销和孔之间添加步路线。

1. 选择您要连接的两个项目的每个项目上的一个面、圆形边线或直边。

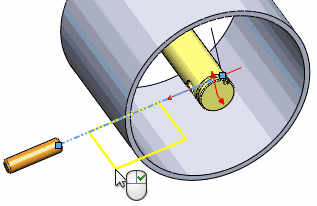

   例如，选择孔的面和销的圆形边：




   步路线的预览即会出现。




2. 单击 。
   步路线出现。





   步路线 工具处于激活状态，因此可以插入多条直线。

   爆炸直线草图中的所有直线以幻影线显示。
3. 添加更多步路线，或者重新单击 以关闭 PropertyManager。

在此例中，爆炸线草图中的步路线通过零部件，因此需要添加穿过零部件的转折线。

1. 单击转折线 （爆炸草图工具栏）。
2. 单击一直线开始进行转折。
3. 移动指针来预览转折的宽度和深度。




   如果单击草图线并松开指针，您可以通过按 选项卡来更改 3D 草图中的基准面。 如果单击并拖住（不松开），您不能更改基准面。

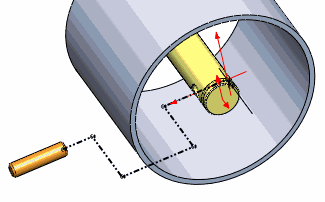

4. 再次单击即完成转折。




   转折 工具处于激活状态，因此可以插入多个转折。

5. 单击 以关闭 PropertyManager。
