在 3D 几何曲面上创建草图偏移

您可以使用曲面上偏移工具来在 3D 草图中偏移 3D 模型边线和模型面。

1. 打开 3D 模型。
2. 单击曲面上偏移 （草图工具栏），或者单击工具 > 草图工具 > 曲面上偏移。
3. 在图形区域中，选择模型的边线。


4. 在 PropertyManager 中：
   1. 设定等距距离。
   2. 选择反转。

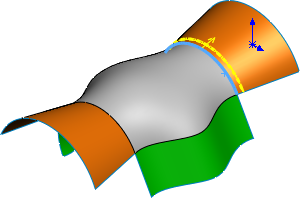

      软件将实体投影到另一面。

      仅当选定边线被连接到属于同一实体的面时才能使用反转。




5. 选择模型的内部边线。
6. 单击 。

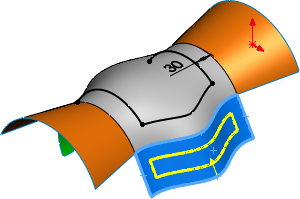

7. 双击所选边线的尺寸值，然后在输入框中输入尺寸值。



8. 单击曲面上偏移 。
9. 在 PropertyManager 中：
   1. 单击模型的面，如图所示。
   2. 设定等距距离。
   3. 单击 。
   软件会将面的所有边线偏移一定的偏移距离。
