编辑贴图

您可使用贴图 PropertyManager 编辑贴图或者通过在图形区域中操纵贴图进行简单更改。

  • 要显示贴图 PropertyManager:
    • 应用贴图。
    • DisplayManager 中,单击 视图贴图 ,右键单击贴图,然后选择 编辑贴图
    • 用右键单击零件上的贴图,单击外观 Appearances.gif,然后选择贴图。
  • 要在图形区域中操纵贴图:
    • 通过在框内的任意位置拖动指针(除了在旋转操纵杆上)而将之移动。
    • 通过在框的角落和侧边拖动控标来将之缩放。
    • 单击位于贴图中心的环进行旋转,以显示一个能够呈现贴图角度的荧屏量角器。 拖动量角器以更改贴图角度。

    贴图参考轴保留在原有贴图原点(即使贴图被移走)。 旋转操纵杆与贴图中心一起移动。

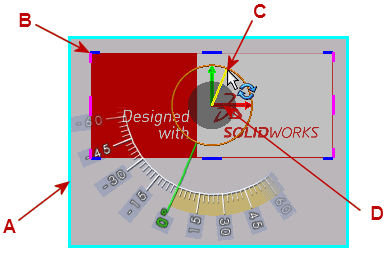

    A 所选面
    B 贴图框
    C 旋转操纵杆和量角器
    D 贴图参考轴
