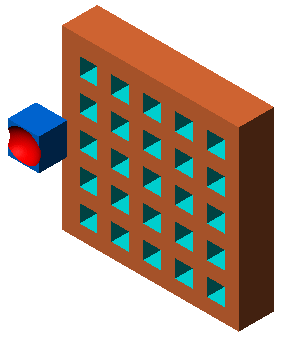

线性阵列和线性阵列 PropertyManager 您可以沿一条或两条直线路径以线性阵列的方式，生成一个或多个特征的多个实例。 源特征 线性阵列 - 两个方向 线性阵列 - 一个方向 线性阵列 - 两个方向 仅在 方向 2 中阵列源特征 如果您在 PropertyManager 中选择延伸视象属性，则阵列实例会继承原始特征的视象属性。 欲生成线性阵列： 生成一个或多个将要用来复制的特征。 单击特征工具栏中的线性阵列，或单击插入 > 阵列/镜向 > 线性阵列。 设定 PropertyManager 选项。 单击 。 父主题阵列类型 曲线驱动阵列和曲线驱动阵列 PropertyManager 圆周阵列 由草图驱动的阵列 由表格驱动的阵列 保存和装入由表格驱动的阵列 镜像特征 填充阵列 填充阵列 PropertyManager 可变阵列 装饰图案 装饰图案 PropertyManager 变化的尺寸阵列 在 PropertyManager 中直接输入方程式 线性阵列 PropertyManager 线性阵列 PropertyManager 在您沿一个或两个线性路径阵列一个或多个特征时出现。 要访问该 PropertyManager： 单击 线性阵列 （“特征”工具栏）或 插入 > 阵列/镜向 > 线性阵列。 接受数值输入的某些字段允许您通过输入 = （等号）并从列表选择全局变量、函数和文件属性来创建方程式。 请参阅在 PropertyManager 中直接输入方程式。 方向 1 阵列方向 为方向 1 阵列设定方向。 选择线性边线、直线、轴、尺寸、平面的面和曲面、圆锥面和曲面、圆形边线和参考平面。 单击反转方向 来反转阵列方向。 间距与实例 单独设置实例数和间距 间距 为方向 1 设定阵列实例之间的间距。 实例数 为方向 1 设定阵列实例数。此数量包括原始特征或选择。 到参考 根据选定参考几何图形设定实例数和间距。 参考几何图形 设定控制阵列的参考几何图形。 偏移距离 从参考几何图形设定上一个阵列实例的距离。 反转等距方向 反转从参考几何图形偏移阵列的方向。 重心 计算从参考几何图形到阵列特征重心的偏移距离。 所选参考 计算从参考几何图形到选定源特征几何图形参考的偏移距离。 源参考 设定计算偏移距离的源特征几何图形。 方向 2 以第二方向生成阵列。 阵列方向 为 方向 2 阵列设定方向。 选择线性边线、直线、轴、尺寸、平面的面和曲面、圆锥面和曲面、圆形边线和参考平面。 间距与实例 单独设置实例数和间距 间距 为方向 1 设定阵列实例之间的间距。 实例数 为方向 1 设定阵列实例数。此数量包括原始特征或选择。 参考偏移量 根据选定参考几何图形设定实例数和间距。 参考几何图形 设定控制阵列的参考几何图形。 偏移距离 从参考几何图形设定上一个阵列实例的距离。 反转等距方向 反转从参考几何图形偏移阵列的方向。 重心 计算从参考几何图形到阵列特征重心的偏移距离。 所选参考 计算从参考几何图形到选定源特征几何图形的偏移距离。 源参考 设定计算偏移距离的源特征几何图形。 只阵列源 通过只使用源特征而不复制方向 1 的阵列实例来在方向 2 中生成线性阵列。 选择了只阵列源选项。 仅源特征在方向 2 中复制。 消除了只阵列源选项。 整个线性阵列在方向 2 中复制。 要阵列的特征 要阵列的特征 通过使用您所选择的特征作为源特征来生成阵列。 要阵列的面 要阵列的面 通过使用构成特征的面生成阵列。 在图形区域中选择特征的所有面。 这对于只输入构成特征的面而不是特征本身的模型很有用。 当使用要阵列的面时，阵列必须保持在同一面或边界内。 它不能跨越边界。 例如，横切整个面或不同的层（如凸起的边线）将会生成一条边界和单独的面，阻止阵列延伸。 要阵列的实体 要阵列的实体/曲面实体 通过使用您在多实体零件中选择的实体生成阵列。 带要阵列的实体的多实体零件 应用了线性阵列 可跳过的实例 可跳过的实例 在您生成阵列时跳过您在图形区域中选择的阵列实例。 当您将鼠标移动到每个阵列实例上时，指针变为 。 单击以选择阵列实例。 阵列实例的坐标出现。 若想恢复阵列实例，再次单击实例。 特征范围 通过选择 几何体阵列 下的 选项 并使用 特征范围 选择将包括特征的实体来将特征应用到一个或多个多实体零件。 先创建您想要为多实体零件添加特征的模型，然后再添加这些特征。 所有实体 每次特征重新生成时，都要应用到所有的实体。 如果您将被特征所交叉的实体添加到模型上，则这些新的实体将被重新生成以将该特征包括在内。 拉伸和圆顶特征应用到所有实体 所选实体 将特征应用到您选择的实体上。 如果您将被特征所交叉的实体添加到模型上，您将必须使用“编辑特征”来编辑阵列特征，选择这些实体，并将它们添加到所选实体清单中。 如果您不将新实体添加到所选实体清单中，则它们将保持完整无损。 拉伸和圆顶特征应用到所选实体 自动选择（在您单击 所选实体 时可用） 当您以多实体零件生成模型时，特征将自动处理所有相关的交叉零件。 自动选择比所有实体快，因为它只处理初始清单中的实体，并不会重新生成整个模型。 如果您单击所选实体且清除自动选择，则必须从图形区域中选择您要包括的实体。 受影响的实体（在您取消选中 自动选择 时可用） 在图形区域中选择受影响的实体。 选项 随形变化 允许重复时执行阵列更改。 几何体阵列 通过只使用特征的几何体（面和边线）来生成阵列，而不阵列和求解特征的每个实例。 几何体阵列可加速阵列的生成和重建。 对于具有与零件其它部分合并的特征，您不能生成几何体阵列。 延伸视象属性 将 SOLIDWORKS 的颜色、纹理和装饰螺纹数据延伸给所有阵列实例。 可跳过的实例仅当您针对阵列实例选择特征时此选项才可用。 在方向 1 下的增量： 方向 1 间距增量 累积增量 方向 1 中阵列实例中心之间的间距。例如，如果阵列中行之间的间距为 1.5 毫米，您输入了 0.3 毫米的空间增量，则第二行会被定位在距第一行 1.8 毫米的位置，第三行会被定位在距第二行 2.1 毫米的位置，第四行会被定位在距第三行 2.4 毫米的位置。 选择方向 1 中要变化的特征尺寸 在表格中显示源特征的尺寸。 请在图形区域内单击要在表格中显示的源特征尺寸。 在增量列添加一个值可以增加或减少方向 1 特征尺寸的大小。 相同的字段可应用到方向 2 增量。 修改于 列出被修改的单个实例。 通过阵列中的列号和行号识别实例。 要修改单个实例，请在图形区域中左键单击实例标记，然后单击修改实例。 您可以输入值以覆盖标注中的间距和尺寸。 要移除已修改的实例，请右键单击框中的实例，然后单击删除。 要移除所有已修改的实例，请在框中右键单击，然后单击清除所有。
线性阵列和线性阵列 PropertyManager 您可以沿一条或两条直线路径以线性阵列的方式，生成一个或多个特征的多个实例。 源特征 线性阵列 - 两个方向 线性阵列 - 一个方向 线性阵列 - 两个方向 仅在 方向 2 中阵列源特征 如果您在 PropertyManager 中选择延伸视象属性，则阵列实例会继承原始特征的视象属性。 欲生成线性阵列： 生成一个或多个将要用来复制的特征。 单击特征工具栏中的线性阵列，或单击插入 > 阵列/镜向 > 线性阵列。 设定 PropertyManager 选项。 单击 。 父主题阵列类型 曲线驱动阵列和曲线驱动阵列 PropertyManager 圆周阵列 由草图驱动的阵列 由表格驱动的阵列 保存和装入由表格驱动的阵列 镜像特征 填充阵列 填充阵列 PropertyManager 可变阵列 装饰图案 装饰图案 PropertyManager 变化的尺寸阵列 在 PropertyManager 中直接输入方程式 线性阵列 PropertyManager 线性阵列 PropertyManager 在您沿一个或两个线性路径阵列一个或多个特征时出现。 要访问该 PropertyManager： 单击 线性阵列 （“特征”工具栏）或 插入 > 阵列/镜向 > 线性阵列。 接受数值输入的某些字段允许您通过输入 = （等号）并从列表选择全局变量、函数和文件属性来创建方程式。 请参阅在 PropertyManager 中直接输入方程式。 方向 1 阵列方向 为方向 1 阵列设定方向。 选择线性边线、直线、轴、尺寸、平面的面和曲面、圆锥面和曲面、圆形边线和参考平面。 单击反转方向 来反转阵列方向。 间距与实例 单独设置实例数和间距 间距 为方向 1 设定阵列实例之间的间距。 实例数 为方向 1 设定阵列实例数。此数量包括原始特征或选择。 到参考 根据选定参考几何图形设定实例数和间距。 参考几何图形 设定控制阵列的参考几何图形。 偏移距离 从参考几何图形设定上一个阵列实例的距离。 反转等距方向 反转从参考几何图形偏移阵列的方向。 重心 计算从参考几何图形到阵列特征重心的偏移距离。 所选参考 计算从参考几何图形到选定源特征几何图形参考的偏移距离。 源参考 设定计算偏移距离的源特征几何图形。 方向 2 以第二方向生成阵列。 阵列方向 为 方向 2 阵列设定方向。 选择线性边线、直线、轴、尺寸、平面的面和曲面、圆锥面和曲面、圆形边线和参考平面。 间距与实例 单独设置实例数和间距 间距 为方向 1 设定阵列实例之间的间距。 实例数 为方向 1 设定阵列实例数。此数量包括原始特征或选择。 参考偏移量 根据选定参考几何图形设定实例数和间距。 参考几何图形 设定控制阵列的参考几何图形。 偏移距离 从参考几何图形设定上一个阵列实例的距离。 反转等距方向 反转从参考几何图形偏移阵列的方向。 重心 计算从参考几何图形到阵列特征重心的偏移距离。 所选参考 计算从参考几何图形到选定源特征几何图形的偏移距离。 源参考 设定计算偏移距离的源特征几何图形。 只阵列源 通过只使用源特征而不复制方向 1 的阵列实例来在方向 2 中生成线性阵列。 选择了只阵列源选项。 仅源特征在方向 2 中复制。 消除了只阵列源选项。 整个线性阵列在方向 2 中复制。 要阵列的特征 要阵列的特征 通过使用您所选择的特征作为源特征来生成阵列。 要阵列的面 要阵列的面 通过使用构成特征的面生成阵列。 在图形区域中选择特征的所有面。 这对于只输入构成特征的面而不是特征本身的模型很有用。 当使用要阵列的面时，阵列必须保持在同一面或边界内。 它不能跨越边界。 例如，横切整个面或不同的层（如凸起的边线）将会生成一条边界和单独的面，阻止阵列延伸。 要阵列的实体 要阵列的实体/曲面实体 通过使用您在多实体零件中选择的实体生成阵列。 带要阵列的实体的多实体零件 应用了线性阵列 可跳过的实例 可跳过的实例 在您生成阵列时跳过您在图形区域中选择的阵列实例。 当您将鼠标移动到每个阵列实例上时，指针变为 。 单击以选择阵列实例。 阵列实例的坐标出现。 若想恢复阵列实例，再次单击实例。 特征范围 通过选择 几何体阵列 下的 选项 并使用 特征范围 选择将包括特征的实体来将特征应用到一个或多个多实体零件。 先创建您想要为多实体零件添加特征的模型，然后再添加这些特征。 所有实体 每次特征重新生成时，都要应用到所有的实体。 如果您将被特征所交叉的实体添加到模型上，则这些新的实体将被重新生成以将该特征包括在内。 拉伸和圆顶特征应用到所有实体 所选实体 将特征应用到您选择的实体上。 如果您将被特征所交叉的实体添加到模型上，您将必须使用“编辑特征”来编辑阵列特征，选择这些实体，并将它们添加到所选实体清单中。 如果您不将新实体添加到所选实体清单中，则它们将保持完整无损。 拉伸和圆顶特征应用到所选实体 自动选择（在您单击 所选实体 时可用） 当您以多实体零件生成模型时，特征将自动处理所有相关的交叉零件。 自动选择比所有实体快，因为它只处理初始清单中的实体，并不会重新生成整个模型。 如果您单击所选实体且清除自动选择，则必须从图形区域中选择您要包括的实体。 受影响的实体（在您取消选中 自动选择 时可用） 在图形区域中选择受影响的实体。 选项 随形变化 允许重复时执行阵列更改。 几何体阵列 通过只使用特征的几何体（面和边线）来生成阵列，而不阵列和求解特征的每个实例。 几何体阵列可加速阵列的生成和重建。 对于具有与零件其它部分合并的特征，您不能生成几何体阵列。 延伸视象属性 将 SOLIDWORKS 的颜色、纹理和装饰螺纹数据延伸给所有阵列实例。 可跳过的实例仅当您针对阵列实例选择特征时此选项才可用。 在方向 1 下的增量： 方向 1 间距增量 累积增量 方向 1 中阵列实例中心之间的间距。例如，如果阵列中行之间的间距为 1.5 毫米，您输入了 0.3 毫米的空间增量，则第二行会被定位在距第一行 1.8 毫米的位置，第三行会被定位在距第二行 2.1 毫米的位置，第四行会被定位在距第三行 2.4 毫米的位置。 选择方向 1 中要变化的特征尺寸 在表格中显示源特征的尺寸。 请在图形区域内单击要在表格中显示的源特征尺寸。 在增量列添加一个值可以增加或减少方向 1 特征尺寸的大小。 相同的字段可应用到方向 2 增量。 修改于 列出被修改的单个实例。 通过阵列中的列号和行号识别实例。 要修改单个实例，请在图形区域中左键单击实例标记，然后单击修改实例。 您可以输入值以覆盖标注中的间距和尺寸。 要移除已修改的实例，请右键单击框中的实例，然后单击删除。 要移除所有已修改的实例，请在框中右键单击，然后单击清除所有。
线性阵列 PropertyManager 线性阵列 PropertyManager 在您沿一个或两个线性路径阵列一个或多个特征时出现。 要访问该 PropertyManager： 单击 线性阵列 （“特征”工具栏）或 插入 > 阵列/镜向 > 线性阵列。 接受数值输入的某些字段允许您通过输入 = （等号）并从列表选择全局变量、函数和文件属性来创建方程式。 请参阅在 PropertyManager 中直接输入方程式。 方向 1 阵列方向 为方向 1 阵列设定方向。 选择线性边线、直线、轴、尺寸、平面的面和曲面、圆锥面和曲面、圆形边线和参考平面。 单击反转方向 来反转阵列方向。 间距与实例 单独设置实例数和间距 间距 为方向 1 设定阵列实例之间的间距。 实例数 为方向 1 设定阵列实例数。此数量包括原始特征或选择。 到参考 根据选定参考几何图形设定实例数和间距。 参考几何图形 设定控制阵列的参考几何图形。 偏移距离 从参考几何图形设定上一个阵列实例的距离。 反转等距方向 反转从参考几何图形偏移阵列的方向。 重心 计算从参考几何图形到阵列特征重心的偏移距离。 所选参考 计算从参考几何图形到选定源特征几何图形参考的偏移距离。 源参考 设定计算偏移距离的源特征几何图形。 方向 2 以第二方向生成阵列。 阵列方向 为 方向 2 阵列设定方向。 选择线性边线、直线、轴、尺寸、平面的面和曲面、圆锥面和曲面、圆形边线和参考平面。 间距与实例 单独设置实例数和间距 间距 为方向 1 设定阵列实例之间的间距。 实例数 为方向 1 设定阵列实例数。此数量包括原始特征或选择。 参考偏移量 根据选定参考几何图形设定实例数和间距。 参考几何图形 设定控制阵列的参考几何图形。 偏移距离 从参考几何图形设定上一个阵列实例的距离。 反转等距方向 反转从参考几何图形偏移阵列的方向。 重心 计算从参考几何图形到阵列特征重心的偏移距离。 所选参考 计算从参考几何图形到选定源特征几何图形的偏移距离。 源参考 设定计算偏移距离的源特征几何图形。 只阵列源 通过只使用源特征而不复制方向 1 的阵列实例来在方向 2 中生成线性阵列。 选择了只阵列源选项。 仅源特征在方向 2 中复制。 消除了只阵列源选项。 整个线性阵列在方向 2 中复制。 要阵列的特征 要阵列的特征 通过使用您所选择的特征作为源特征来生成阵列。 要阵列的面 要阵列的面 通过使用构成特征的面生成阵列。 在图形区域中选择特征的所有面。 这对于只输入构成特征的面而不是特征本身的模型很有用。 当使用要阵列的面时，阵列必须保持在同一面或边界内。 它不能跨越边界。 例如，横切整个面或不同的层（如凸起的边线）将会生成一条边界和单独的面，阻止阵列延伸。 要阵列的实体 要阵列的实体/曲面实体 通过使用您在多实体零件中选择的实体生成阵列。 带要阵列的实体的多实体零件 应用了线性阵列 可跳过的实例 可跳过的实例 在您生成阵列时跳过您在图形区域中选择的阵列实例。 当您将鼠标移动到每个阵列实例上时，指针变为 。 单击以选择阵列实例。 阵列实例的坐标出现。 若想恢复阵列实例，再次单击实例。 特征范围 通过选择 几何体阵列 下的 选项 并使用 特征范围 选择将包括特征的实体来将特征应用到一个或多个多实体零件。 先创建您想要为多实体零件添加特征的模型，然后再添加这些特征。 所有实体 每次特征重新生成时，都要应用到所有的实体。 如果您将被特征所交叉的实体添加到模型上，则这些新的实体将被重新生成以将该特征包括在内。 拉伸和圆顶特征应用到所有实体 所选实体 将特征应用到您选择的实体上。 如果您将被特征所交叉的实体添加到模型上，您将必须使用“编辑特征”来编辑阵列特征，选择这些实体，并将它们添加到所选实体清单中。 如果您不将新实体添加到所选实体清单中，则它们将保持完整无损。 拉伸和圆顶特征应用到所选实体 自动选择（在您单击 所选实体 时可用） 当您以多实体零件生成模型时，特征将自动处理所有相关的交叉零件。 自动选择比所有实体快，因为它只处理初始清单中的实体，并不会重新生成整个模型。 如果您单击所选实体且清除自动选择，则必须从图形区域中选择您要包括的实体。 受影响的实体（在您取消选中 自动选择 时可用） 在图形区域中选择受影响的实体。 选项 随形变化 允许重复时执行阵列更改。 几何体阵列 通过只使用特征的几何体（面和边线）来生成阵列，而不阵列和求解特征的每个实例。 几何体阵列可加速阵列的生成和重建。 对于具有与零件其它部分合并的特征，您不能生成几何体阵列。 延伸视象属性 将 SOLIDWORKS 的颜色、纹理和装饰螺纹数据延伸给所有阵列实例。 可跳过的实例仅当您针对阵列实例选择特征时此选项才可用。 在方向 1 下的增量： 方向 1 间距增量 累积增量 方向 1 中阵列实例中心之间的间距。例如，如果阵列中行之间的间距为 1.5 毫米，您输入了 0.3 毫米的空间增量，则第二行会被定位在距第一行 1.8 毫米的位置，第三行会被定位在距第二行 2.1 毫米的位置，第四行会被定位在距第三行 2.4 毫米的位置。 选择方向 1 中要变化的特征尺寸 在表格中显示源特征的尺寸。 请在图形区域内单击要在表格中显示的源特征尺寸。 在增量列添加一个值可以增加或减少方向 1 特征尺寸的大小。 相同的字段可应用到方向 2 增量。 修改于 列出被修改的单个实例。 通过阵列中的列号和行号识别实例。 要修改单个实例，请在图形区域中左键单击实例标记，然后单击修改实例。 您可以输入值以覆盖标注中的间距和尺寸。 要移除已修改的实例，请右键单击框中的实例，然后单击删除。 要移除所有已修改的实例，请在框中右键单击，然后单击清除所有。
。
