在工程图中添加孔标注

您可以在标准工程图视图和剖面视图中添加孔标注。

要添加孔标注：

  1. 单击孔标注 （“注解”工具栏），或单击插入 > 注解 > 孔标注。
    指针变为 。
  2. 单击孔的边线，然后单击图形区域来放置孔标注。

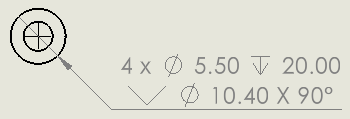

    孔标注被插入，尺寸 PropertyManager 出现。 标注包含一直径符号 和孔直径的尺寸。 如果孔的深度已知，标注将也包含深度符号 和深度的尺寸。 如果孔是在异型孔向导中生成的，标注包含额外的信息（如锥形沉头孔的尺寸或孔实例数）。

  3. 在尺寸 PropertyManager 中编辑标注。

    您可以指定精度，选择箭头样式，或添加文字。然而，您应保留孔大小和类型的尺寸或符号。

    如果孔是由异型孔向导所生成的，您也可以单击尺寸 PropertyManager 中的标注变量访问标注变量清单以插入到孔标注中。

    如果您将孔标注附加到 ANSI 英寸标准中的螺纹孔而当前的工程图单位为毫米，钻孔直径和孔深度将以 mm 报告，但螺纹线说明将保留 ANSI 英寸大小规定。您可用标注变量对话框中的其它变量来替换螺纹线说明。
  4. 重复步骤 2 到 4 来插入额外的孔标注，然后单击 。
    您可通过右键单击尺寸然后单击显示选项，然后单击以下选项之一： 显示成直径、显示成半径、显示成线性尺寸、显示括号 或 检查时显示。

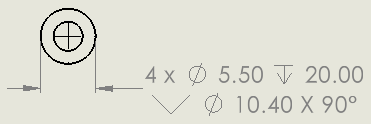

    显示选项 > 显示成线性尺寸

在剖面视图中添加孔标注

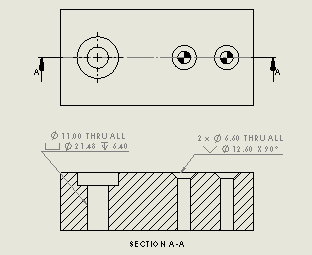

您可以对孔和槽口的横断面应用孔标注。

您可以在剖面视图、断开的剖视图和细节视图中应用标注。 您可以将标注应用于以下特征：
  • 异形孔向导孔和槽口
  • 高级孔
  • 使用切除-旋转创建孔
  • 使用切除-拉伸创建孔和槽口


要在剖面视图中添加孔标注，请执行以下操作：

  1. 单击孔标注 （“注解”工具栏），或单击插入 > 注解 > 孔标注。
    指针将变为 。
  2. 选择横截面孔的任何线段。

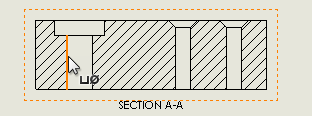

    • 单击以选择侧边：

    • 按住 Shift 并单击以选择顶部或底部边线：

  3. 单击以放置标注。
