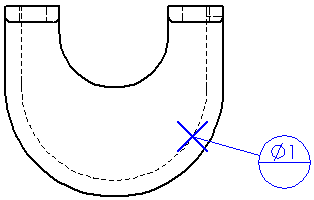

基准目标 在任意文件中，您都可以将基准目标或符号附加于一个模型面或边线上。 要生成基准目标和符号： 单击注解工具栏中的基准目标 ，或单击插入 > 注解 > 基准目标。 在 PropertyManager 中设定属性。范例： 目标符号 和 X 目标区域 已选择 在图形区域中单击以放置目标然后放置符号。您可插入多个符号。 如果您在 PropertyManager 中单击无目标符号 ，则只单击一次来放置注解。 单击 。 如要移动基准目标符号（零件序号或点），选择符号然后拖动该项。 如要编辑基准目标符号，选择该符号。 内容 在草图中定位基准目标 您可以使用参考尺寸、模型尺寸和顶点推理在工程图和草图中定位基准目标。 可移动的基准目标 您可以使用“基准目标”工具创建可水平或旋转移动的基准目标。 基准目标 PropertyManager 附加一基准目标及相关符号到模型面或边线中。 父主题符号 表面粗糙度符号 基准特征符号 形位公差 销钉符号 焊接符号 毛虫 端点处理 使用符号图库
