使用中心线生成半径和直径尺寸

您可以生成多个半径或直径尺寸，而不用每次都选择中心线。这种类型的尺寸定义有助于您为需要几项直径尺寸的旋转几何体生成草图。

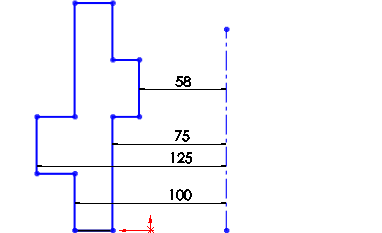

多个半径尺寸

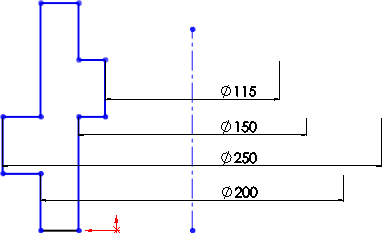

多个直径尺寸

1. 在具有中心线以及直线或点的草图中，单击 智能尺寸 （尺寸/几何关系工具栏）或单击 工具 > 尺寸 > 智能。
2. 选择中心线以及直线或点。
3. 要生成半径，请将指针移到中心线近端。要生成直径，请将指针移到中心线远端。
4. 单击以放置尺寸。
   对半径尺寸，指针变为 ，对直径尺寸，指针变为 。
5. 选取草图中的其它直线或点，以生成其它尺寸。
