导出 SOLIDWORKS 模型以便与 AEC 软件配合使用

“导出至 AEC 向导”可帮助您准备 SOLIDWORKS 模型，以便您将其导入至 AEC 软件。

该向导会指导您指定模型主平面（基于楼板、天花板/屋顶或壁面）和要应用的特征消除程度。 您可以预览您在图形区域的选择，然后以 .sat 格式保存合理定向且简化的文件。 所产生的文件使用您在向导中提供的参考坐标。

  1. 打开要导出的模型。
  2. 单击导出至 AEC （“工具”工具栏）或工具 > 导出至 AEC。
  3. 在 PropertyManager 的定义主机下：
    1. 选择主机零部件类型： 基于楼板的零部件、基于天花板/屋顶的零部件或基于墙体的零部件。
    2. 使用弹出的 FeatureManager 设计树选择主机参考平面。
    3. 此外，选择反转法线以反转默认轴方向。
      默认情况下，输出坐标系用于：
      • 根据垂直于楼板平面的 +Z 法向定义基于楼板或天花板/屋顶的零部件。
      • 根据垂直于墙体参考平面的 +Y 法向定义基于墙体的零部件。
    4. 在模型中选择参考点。
  4. 单击 。
  5. 在指定导出细节页面的设置目标模型细节中，选择以下某项并单击生成预览以打开第二个图形窗口，其显示将要导出的大量细节预览：

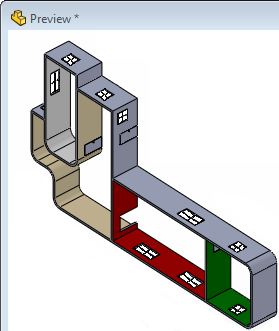

    • 高

      按原样导出模型，而不移除细节。

      预览以 AEC 产品所需方向显示模型。

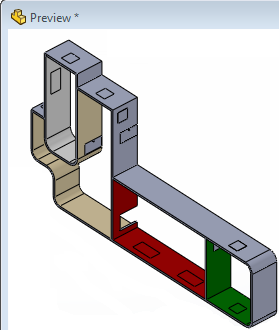

    • 中等

      移除所有内部零部件，移除并实体化内部横断面几何图形。 移除半径小于一英寸的圆角和倒角，并压缩直径小于两英寸的孔。

    • 低

      移除所有内部零部件，移除并实体化内部横断面几何图形。 半径小于两英寸的圆角和倒角将被移除。 直径小于三英寸的孔以及总深度小于三英寸的拉伸将被压缩。

    • 自定义

      生成预览不可用。 单击 以开始消除特征流程。

      请参阅 SOLIDWORKS 帮助： 消除特征工具。

  6. 单击 。
  7. 单击另存为 .SAT。
  8. 指定文件名和保存位置，然后单击保存。
