虚拟现实

视频： SOLIDWORKS 2020 新增功能 – eDrawings VR

借助虚拟现实 (VR)，您可以按 1:1 的比例浏览模型。

使用 HTC VIVE™ 和 VIVE Pro™ VR 耳机，您可以在 VR 中四处走动并浏览您的模型。 您可以检查装配体中的每个零件，并从装配体逐个拆卸零件。

安装了 Microsoft Windows® 10 1709 及更高版本并使用 Valve SteamVR™ 的计算机在 eDrawings 中支持 VR。

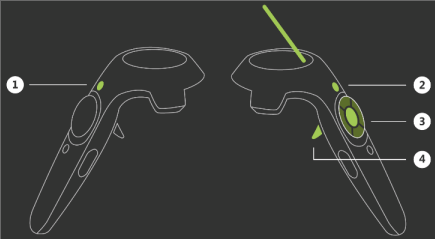

控制器交互

当您与模型交互时，控制器还支持一些附加功能。

按钮 功能
从非优势手控制器创建模型的爆炸视图。
重置视图和模型。
缩放/旋转零部件。 选择零部件（按钮 4）并按住按钮 3 时，缩放或旋转操作将是连续的。 以前，您必须多次单击才能进行缩放或旋转。
  • 放置零部件。
  • 更改比例。
  • 旋转零部件。

未选择零部件时，按钮 3 会将您连接到优势手控制器所指向的位置。
单击即可选择零部件。 您可以使用按钮 3 集中精力处理零部件，而无需同时按住按钮 4。 如果您再次单击按钮 4，零部件将返回其原始位置。 以前，您必须按住按钮 4 才能保持零部件处于选定状态。

自定义地面和天空环境

您可以添加图像文件，以在 VR 中创建自定义的地面和天空环境。 要求包括：
  • 地面。 必须为 .png 或 .jpg 文件。
  • 天空。 等量矩形 .png 或 .jpg 文件。 天空必须为等量矩形。 图像的宽高比必须为 2:1。不支持立方体映射。

要为自定义地面和天空添加图像文件，单击 VR 选项 （如果打开了 VR 模型），或单击工具 > VR 选项。在对话框中，浏览到包含图像文件的文件夹，然后单击确定。

地面 天空

环境窗格

您可以在环境 窗格中更改地面比例。

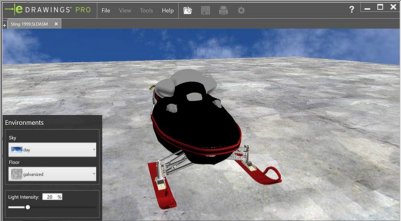

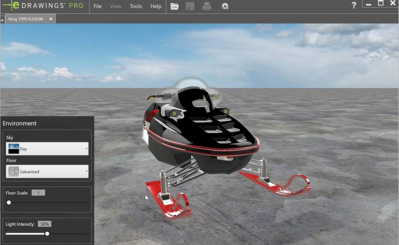

图像品质

VR 中的图像质量在以下方面得到改善：
  • 全屏抗锯齿
  • 绘制距离长
  • 模型上的真实反射和透明度


2019


2020

模型显示

您可以使用以下项显示模型：
  • 环境遮挡
  • 动态阴影
  • 非 RealView 外观

打开模型

您可以在 eDrawings 中打开 VR 中的多个模型。 虽然在 VR 耳机中一次只能查看一个模型，但您可以在桌面上切换不同的模型。eDrawings 可以打开 VR 或非 VR 文档，但不能同时打开这两种文档。 要在 VR 和非 VR 文档之间切换，请关闭 eDrawings 中的所有当前文档。

警告消息

警告消息可帮助您正确使用 VR。 在以下情况下出现：
  • 当您单击播放 来在 VR 耳机中查看模型时，笔记本电脑未插入充电器。
  • 未插入 VR 耳机。
