为工程图图纸设置自定义比例

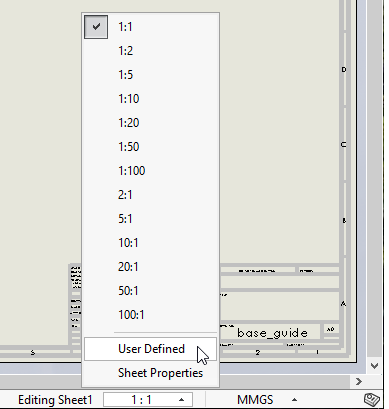

状态栏上的比例列表包含一个选项，可用于为工程图图纸指定自定义比例。

要为工程图图纸指定自定义比例：

  1. 在状态栏中，单击比例。
  2. 在列表中，单击用户定义。
  3. 在对话框中，以 x:x 或 x/x 格式输入比例。
  4. 单击确定。
