实体模型的对称约束 (Symmetry Restraint for Solid Models)

对于实体模型，应防止与对称基准面重合的每个面沿它的法向运动。 对称 约束类型自动对所有选定的面应用此条件。 对称的基准面应相互正交。

对称要求几何体、约束、载荷及材料属性是对称的。一般而言，建议不要对扭曲算例和频率算例使用对称。

以下是一些模型范例，它们相对于一个或多个基准面对称。

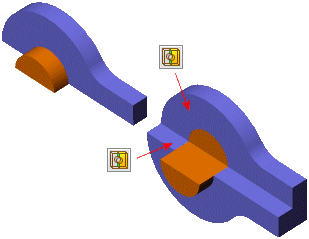

此模型相对于一个基准面对称。 可以对模型的一半进行分析。 将 对称 约束类型应用于对称面。
此模型相对于两个基准面对称。 可以对模型的四分之一进行分析。 将 对称 约束类型应用于对称面。 如果模型绕三个平面对称，您可以对模型的八分之一进行分析。
此模型为轴对称。 如果载荷不会使切面垂直于其基准面变形（例如径向施加的压力载荷），您可以对楔块进行分析。 为楔块使用可被 360o 整除的角度。 特别是，您不应使用可能导致错误网格的极小角度。 如果存在切向载荷，并且会使剖面垂直于其基准面变形，应使用周期性对称。
