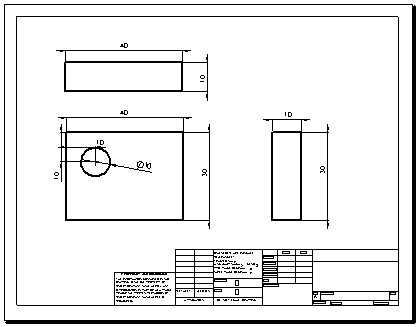

在 SOLIDWORKS 中繪圖 您可以在 SOLIDWORKS 中繪製工程圖而不產生模型。 在 SOLIDWORKS 中繪製工程圖而不產生模型： 使用開啟新檔 來開啟一個工程圖文件。 選擇一個範本。 使用草圖工具列上的工具繪製線條、矩形、圓及其他圖元。 使用「尺寸/限制條件」工具列上的智慧型尺寸 工具來標註圖元的尺寸。 使用註記工具列上的工具來加入註記（註解、幾何公差符號、零件號球等）。

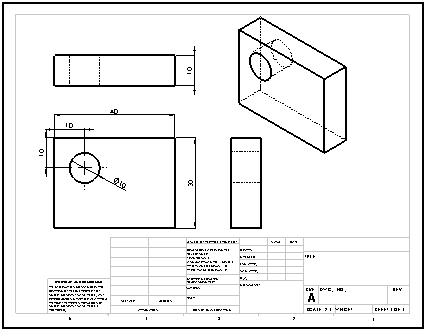

從模型產生工程圖 您可以從零件與組合件文件中產生工程圖。 從零件或組合件文件產生工程圖： 在零件或組合件文件中，按一下「標準」工具列上的 在零件或組合件文件中，按一下標準工具列上的 ，並在 從零件/組合件中產生工程圖 對話方塊中選擇一個範本。視圖調色盤會於視窗的右側開啟。 按一下 來固定視窗調色盤。 從視窗調色盤中拖曳一個視圖到工程圖頁中。 在在 或 工程視圖 PropertyManager 中，設定如方位、顯示樣式、比例等的選項，然後按一下 。 重複步驟 3 及步驟 4 來加入視圖。 您可以在所給定的工程圖文件中有任何模型的任何工程視圖。 模型零件 插入了好幾個視圖及尺寸的工程圖
