模型組態中的裝飾螺紋線

您可以組態裝飾螺紋線的標註。

僅在裝飾螺紋線 PropertyManager 的標準設定為無時，裝飾螺紋線標註可進行編輯並進行組態。

使用下列方法之一。

PropertyManager

在裝飾螺紋線 PropertyManager 的螺紋線標註底下，按一下組態並指定標註套用的組態。

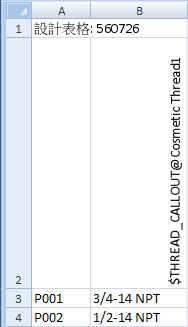

設計表格

控制裝飾螺紋線標註的欄標題使用以下語法︰

$THREAD_CALLOUT@cosmetic_thread_feature_name

欄表頭不分大小寫。

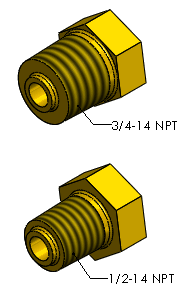

範例：
