在工程圖中加入孔標註

您可以在標準工程視圖和剖面視圖中加入孔標註。

加入孔標註：

  1. 按一下孔標註 (「註記」工具列)，或按一下插入 > 註記 > 孔標註。
    游標的形狀會變為 。
  2. 按一下鑽孔的邊緣，然後在圖面中按一下來放置孔標註。

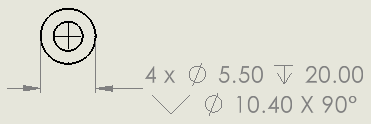

    孔標註被插入且 尺寸 PropertyManager 出現。 孔標註包含一個直徑符號 及孔直徑的尺寸。 如果知道鑽孔的深度，孔標註也會包含一個深度的符號 及深度的尺寸。 如果鑽孔是在異形孔精靈中產生，孔標註包含其他的資訊（例如，錐孔的尺寸或鑽孔副本數量）。

  3. 在尺寸 PropertyManager 中編輯標註。

    您可指定精度、選擇箭頭樣式、或加入文字。不過，您應該保留鑽孔的尺寸或符號及鑽孔類型。

    如果鑽孔是由「異形孔精靈」所產生，您可以按一下尺寸 PropertyManager 中的標註變數，以存取要插入孔標註的「標註變數」清單。

    如果您將孔標註附加至 ANSI 英吋標準的推拔孔中，而目前工程圖的單位是毫米，則孔鑽直徑及鑽孔深度會使用 mm，但螺紋描述會繼續使用指定的 ANSI 英吋大小。您可能會要使用標註變數對話方塊中的其他變數來取代螺紋的描述。
  4. 重複步驟 2 到步驟 4 來插入其他的孔標註，然後按一下 。
    您可以在尺寸上按右鍵並按一下顯示選項，然後按一下下列一個選項，以不同的格式顯示尺寸： 顯示成直徑、顯示成半徑、顯示為線性、顯示括弧 或 顯示成檢查尺寸。

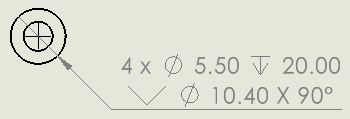

    顯示選項 > 顯示為線性

在剖面視圖中加入孔標註

您可以將孔標註套用至橫剖面孔與榫孔。

您可以在剖面視圖、區域深度剖視圖，以及細部放大圖中套用標註。 您可以將標註套用到以下特徵：
  • 異形孔精靈鑽孔與榫孔
  • 進階異型孔
  • 以除料-旋轉產生的孔
  • 以除料-伸長產生的孔和榫孔


若要在剖面視圖中加入孔標註：

  1. 按一下孔標註 (「註記」工具列) 或插入 > 註記 > 孔標註。
    游標的形狀變為 。
  2. 選擇橫剖面孔的任何直線線段。

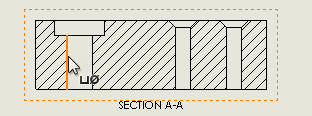

    • 按一下以選擇側邊線：

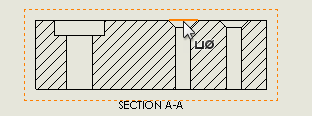

    • 以 Shift + 按一下選擇上邊線或下邊線：

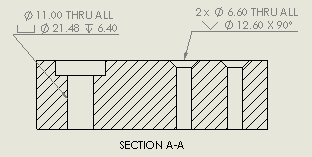

  3. 按一下來放置標註。
