Teplotní analýza (k dispozici v SOLIDWORKS Simulation)

Převodem tepla se rozumí převod tepelné energie z jedné oblasti do jiné v důsledku rozdílů teplot těchto oblastí.

Režimy převodu tepla

Tři režimy převodu tepla:

Vedení

Vedení je převod tepla způsobený chvěním molekul v materiálu. Materiál jako takový se však nepohybuje. Vedení tepla je hlavním režimem převodu tepla v tělech. Pokud se teplota těla v různých bodech liší, teplo se přenáší z bodů s vyšší teplotou na body s nižší teplotou za účelem dosažení tepelné rovnováhy.

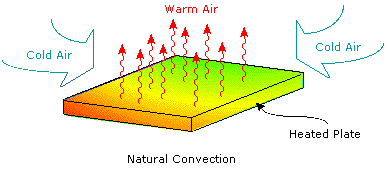

Konvekce

Konvekce je převod tepla vyvolaný pohybem kapalin. Konvekce je hlavní režim převodu tepla mezi povrchy těl a kapalinami, které je obklopují. Částice kapaliny působí jako nosiče tepelné energie.

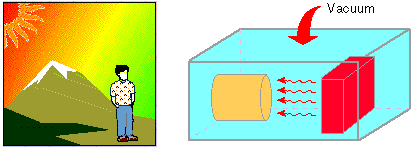

Záření

Záření je převod tepla vyvolaný elektromagnetickými vlnami. Na rozdíl od vedení a konvekce nevyžaduje tento režim žádné médium, protože elektromagnetické vlny mohou procházet i vakuem. Účinek záření je při vyšších teplotách mnohem výraznější.

Typy převodu tepla

Rozlišujeme dva typy analýzy převodu tepla:

Tepelná analýza v ustáleném stavu

Zaměřuje se na tepelné podmínky těla při dosažení tepelné rovnováhy. Doba, která předchází dosažení tepelné rovnováhy, není důležitá.

Přechodová teplotní analýza

Zaměřuje se na tepelné podmínky těla v různých časových okamžicích.

Analýza tepelného napětí

Změny teploty mohou v těle způsobit značná napětí. Analýza tepelného napětí vypočítává napětí, namáhání a posuny v důsledku teplotních účinků.
