Pomocí voleb Orientace kompozitu lze řídit definici úhlu vrstvy různých skořepin a ploch.
Na obrázcích jsou zobrazeny dva modely, u nichž je definice úhlu vrstvy změněna pomocí voleb orientace.
Výchozí nastavení volby Zrcadlit orientaci se nedoporučuje měnit kromě případů, kde se vyskytnou nekonzistence v definicích úhlů vrstev. Pro konzistentní předefinování úhlů vrstev volte hodnoty úhlu vrstvy jiné než nula a devadesát stupňů, například 60 stupňů.
Model je složen ze dvou skořepin, přičemž každá z nich má čtyři plochy. Aby byly orientace materiálu zarovnány u všech stěn a skořepin konzistentně, je v tabulce Vrstvy kompozitní skořepiny vybrána hodnota úhlu vrstvy 60 stupňů.

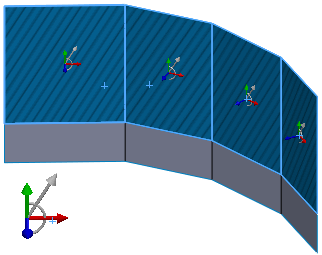

Požadovaná orientace úhlu vrstvy u skořepin a ploch je zobrazena níže.
U modelu je orientace materiálu konzistentní s požadovanou orientací (bílá šipka) u skořepiny 2 na všech plochách.
U skořepiny 1 je orientace materiálu (bílá šipka) na všech plochách nekonzistentní (Všechny modré šipky směřují do roviny).
Přepnutím (zrušením označení) volby Zrcadlit orientaci u všech ploch dosáhnete požadované orientace.
Modré šipky směřují u všech osmi ploch konzistentním směrem.
Před spuštěním analýzy zkontrolujte konzistenci sítě ve směru skládání vrstev na všech plochách.
V tomto příkladě je vyžadována pouze volba rotace orientace.
Zobrazený model je jednoduchá skořepina s více plochami. Modré šipky na všech plochách směřují ven, čímž je znázorněno, že volbu Zrcadlit orientaci není u žádné plochy nutné měnit.
V tomto případě se vyskytuje nekonzistence u dolní plochy v úhlu referenční vrstvy o velikosti 0 stupňů. Chcete-li tuto nekonzistenci odstranit, vyberte dolní plochu a zaškrtněte políčko Otočit orientaci.
|
|
| Volba rotace je u dolní plochy vypnutá
|
Volba rotace je u dolní plochy vybraná |
