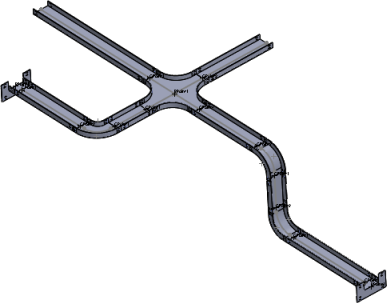

Vytvoření kabelové lávky nebo trubky Postup vytvoření kabelové lávky nebo trubky: Proveďte jednu z následujících operací:Vložte následující do hlavní sestavy kliknutím na Vložit součást (panel nástrojů Sestava) nebo přetažením z Knihovny návrhů, aplikace Průzkumník souborů, otevřeného okna dílu nebo aplikace Průzkumník Windows. Začněte vytvářet trasu vytvořením bodu spojení na rovině. Na panelu nástrojů Trasa (Uživatelem definované trasy) klikněte na položku Začít v bodě . Součást, u které začíná trasa, zůstává součástí hlavní sestavy a není zahrnuta jako díl podsestavy trasy. Vložením tvarovek kabelových lávek vytvoříte sestavu kabelových lávek. Ve správci PropertyManager Vlastnosti trasy nastavte možnosti a pak klepněte na . Ve stromu správce FeatureManager se objeví podsestava nové trasy, například [Kabelová lávka <n>-<název_sestavy>]. Pokud se v kroku 2 výše obrátí pořadí kroků, bude název nové podsestavy trasy [Svazek <n>-<název_sestavy>]. S použitím tohoto postupu můžete také vytvořit elektroinstalační trubky. Nadřazené témaElektroinstalační vedení, potrubí a kabelové lávky Vytváření trasy pro konektory, která vede přes kabelovou lávku Vytvoření elektrické trasy kabelovou lávkou nebo trubkou Úprava vodičů v kabelové lávce nebo trubce
