Ve výkresech můžete přidat popisy kosmetických závitů k vnějším kosmetickým závitům.
Popis závitu se definuje v prvku Kosmetický závit zdrojového dílu nebo sestavy. Pomocí nástroje Inteligentní kóta přidáte popis v bočním pohledu nebo řezu vnějšího závitu.
Postup přidání popisu:
- Klepněte na ikonu Inteligentní kóta
(panel nástrojů Kóty/vztahy) nebo na nabídku .

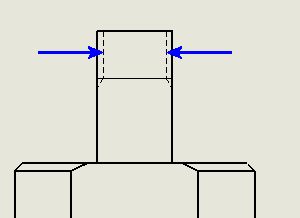

- Vyberte dvě obrysové hrany kosmetického závitu.
Když se ukazatel nachází nad obrysovou hranou kosmetického závitu, změní se na
.
- Klepnutím kótu umístěte.

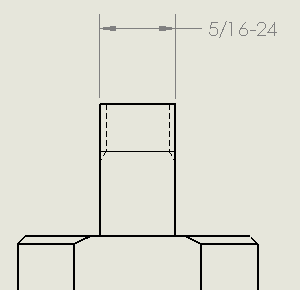

Popis závitu se připojí k vnější geometrii válce.
