Vue arborescence dans l'onglet Contient

Vous pouvez utiliser la vue arborescence dans l'onglet Contient pour consulter les références du fichier sélectionné. Cette vue affiche les relations parents/enfants sous la forme d'une arborescence graphique.

Barre d'outils

Version Version du fichier pour lequel les références sont affichées.

Le paramètre par défaut est la version la plus récente.

Développez le contrôle pour sélectionner une version du fichier différente.

indique une révision.

indique la version d'origine.
Configuration Configuration pour laquelle les références sont affichées.

Le paramètre par défaut est la configuration active.

Développez le contrôle pour sélectionner la configuration pour laquelle répertorier des références.

Si vous sélectionnez Ne pas afficher les configurations, tous les fichiers référencés par la configuration sont affichés.
Niveaux Vous permet d'afficher les références de fichier pour la hiérarchie de fichiers entière (Afficher tous les niveaux) ou seulement le premier niveau de la hiérarchie de fichiers (Premier niveau uniquement).

L'option est définie sur le dernier paramètre utilisé.

Vous pouvez développer ou réduire la hiérarchie à l'aide des commandes et dans la colonne Nom du fichier.
Exporter Répertorie tous les fichiers de l'arborescence dans Microsoft Excel.
Si vous ne disposez pas de Microsoft Excel, la liste est exportée dans un fichier <chemin d'accès>.csv.
Export avec miniatures Répertorie tous les fichiers avec les miniatures correspondantes dans Microsoft Excel.
Imprimer > Imprimer tout Imprime l'arborescence complète.
Imprimer > Affichage de l'impression Imprime la partie des étendues affichées. Utilisez Zoom fenêtre pour imprimer une partie spécifique d'une étendue.
Imprimer > Aperçu avant impression Montre un aperçu de la sélection d'impression en cours. L'aperçu est basé sur la taille du papier, l'échelle et l'orientation.
Vue Table Affiche les fichiers avec leurs références sous forme de tableau.
Vue arborescence Affiche les fichiers avec leurs références sous forme d'arborescence.

Outils de Treehouse

Zoom fenêtre Effectue un zoom sur la zone sélectionnée.
Zoom au mieux Zoome en avant ou en arrière pour vous permettre de visualiser toute la hiérarchie de l'arborescence.
Visibilité > Extension de nom de fichier Affiche le nom du fichier avec son extension.
Visibilité > Icône de type de fichier Affiche l'icône de fichier sur les nœuds.
Visibilité > Echantillon graphique Affiche la miniature de fichier sur les nœuds.
Style de nœud > Portrait Affiche l'arborescence en mode portrait.
Style de nœud > Paysage Affiche l'arborescence en mode paysage.
Style de nœud > Compact Affiche uniquement le nom du fichier, l'icône et la miniature sur les nœuds.
Regrouper les enfants Regroupe les nœuds enfants d'un parent. Seuls les nœuds enfants qui correspondent à des nœuds feuilles et qui ne possèdent pas d'autres références externes sont regroupés.

Une référence enfant qui a également le rôle de parent ne sera pas incluse. Par exemple, les assemblages ne sont pas regroupés.
Tiroir Affiche les noeuds de mise en plan dans les noeuds de pièce ou d'assemblage référencés. Pour afficher ou masquer le noeud de mise en plan, cliquez sur sur le noeud de pièce ou d'assemblage référencé.

Noeuds

Chaque pièce, assemblage ou mise en plan est représenté(e) par un nœud dans l'arborescence. Un nœud contient des informations telles que le nom du fichier, le nombre d'occurrences et le nom de la configuration. Pour visualiser ces détails, survolez le nœud.



1 Icône de type de fichier
2 Nom de fichier
3 Nom de la configuration
4 Quantité
5 Miniature
6 Développe le nœud pour afficher des détails supplémentaires sur le fichier.

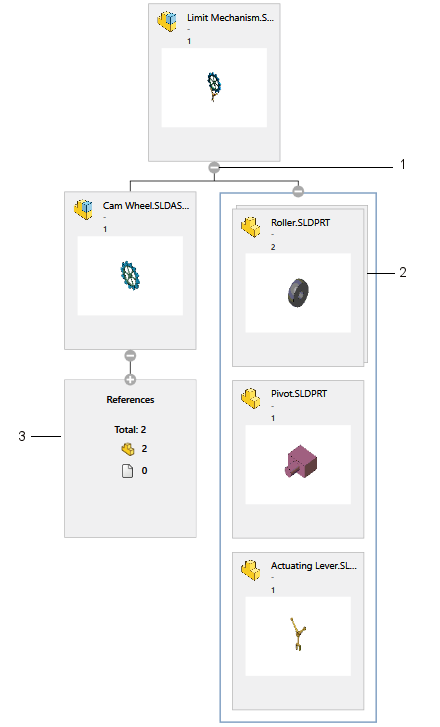

Autres éléments de l'interface utilisateur

1 Développe ou réduit les composants enfants. Maintenez la touche Maj enfoncée et cliquez pour développer ou réduire tous les composants enfants, y compris les sous-assemblages.
2 Configurations multiples
3 Affiche le nombre de références SOLIDWORKS et non SOLIDWORKS.
